Garioni Naval - Аккумулятор пара - G

Модели серии Аккумулятор пара - G

  • G 50
  • G 100
  • G 150
  • G 200
  • G 250
  • G 300
  • G 400
  • G 500
  • G 600
  • G 800
  • G 900
  • G 1000
  • G 1200
  • G 1500
  • G 1800
  • G 2000

Аккумуляторы пара GARIONI NAVAL модели G являются сосудами, работающими под давлением, и применяются для накопления тепловой энергии в объеме перегретой воды, содержащейся в баке-аккумуляторе. Баки-аккумуляторы пара модели G используются в паровых системах, где присутствуют значительные кратковременные пиковые нагрузки по потреблению пара, и где падение давления в паровой системе является критичным.

Аккумуляторы пара GARIONI NAVAL модели G представляет собой дополнение к водяному объему паровых котлов, в котором хранится запас воды при том же давлении и температуре, что и в котлах. Когда паровая нагрузка на котлы небольшая, и они могут вырабатывать пара больше, чем потребляется в данный момент технологией, излишки пара впрыскиваются в находящийся под давлением объем воды в баке-аккумуляторе. С течением времени температура и давление воды в аккумуляторе увеличиваются до тех пор, пока вода не достигнет температуры насыщения, соответствующей давлению, при котором работает котёл. При пиковой нагрузке в паровой системе, в аккумуляторе происходит падение давления воды, хранящейся при температуре насыщения, и пар начинает вырабатываться и поступать в паровую систему из аккумулятора. Таким образом, требуемое количество пара в системе при пиковой нагрузке будет обеспечено. Когда паровая нагрузка станет снова меньше производительности котлов, аккумулятор будет наполняться излишками производимой котлом тепловой энергии.

Объем линейки аккумуляторов пара GARIONI NAVAL модели G составляет от 500 до 20000 л. Рабочее избыточное давление внутри аккумулятора при температуре воды 187°С составляет 10 кг/см.кв. Максимальное давление в аккумуляторе 12 кг/см.кв.

Автоматика безопасности и управления аккумулятора пара модели G контролирует давление пара внутри аккумулятора плавно управляя приводом клапана подачи пара на барбатажную форсунку. Управление уровнем воды в баке-аккумуляторе осуществляется по сигналу датчика рабочего уровня воды.

Аккумуляторы пара модели G оснащены автоматикой аварийной сигнализации по минимальному, максимальному уровню воды, высокому давлению пара, а также визуальными КИП: манометром давления внутри аккумулятора, термометром температуры воды внутри аккумулятора и визуальным индикатором уровня воды внутри аккумулятора.

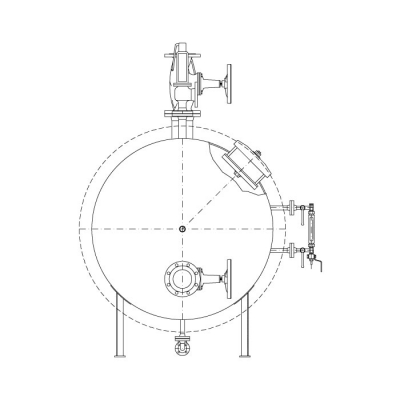

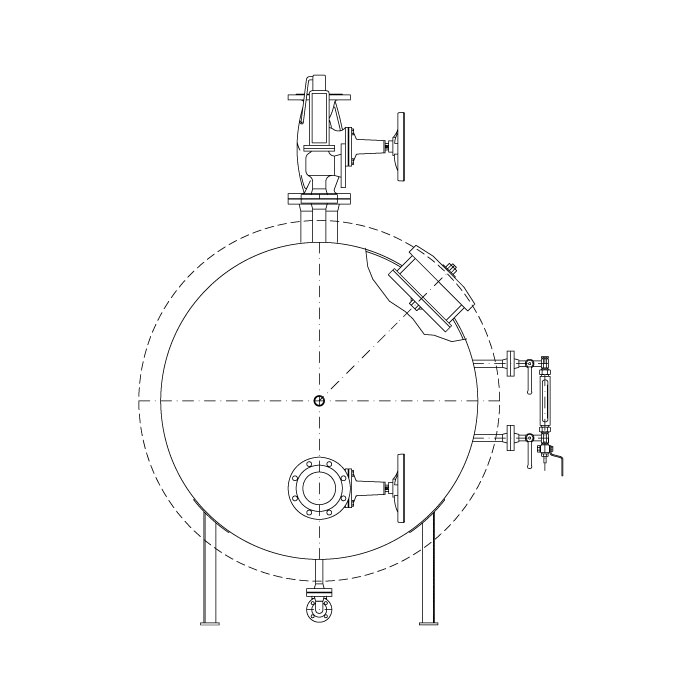

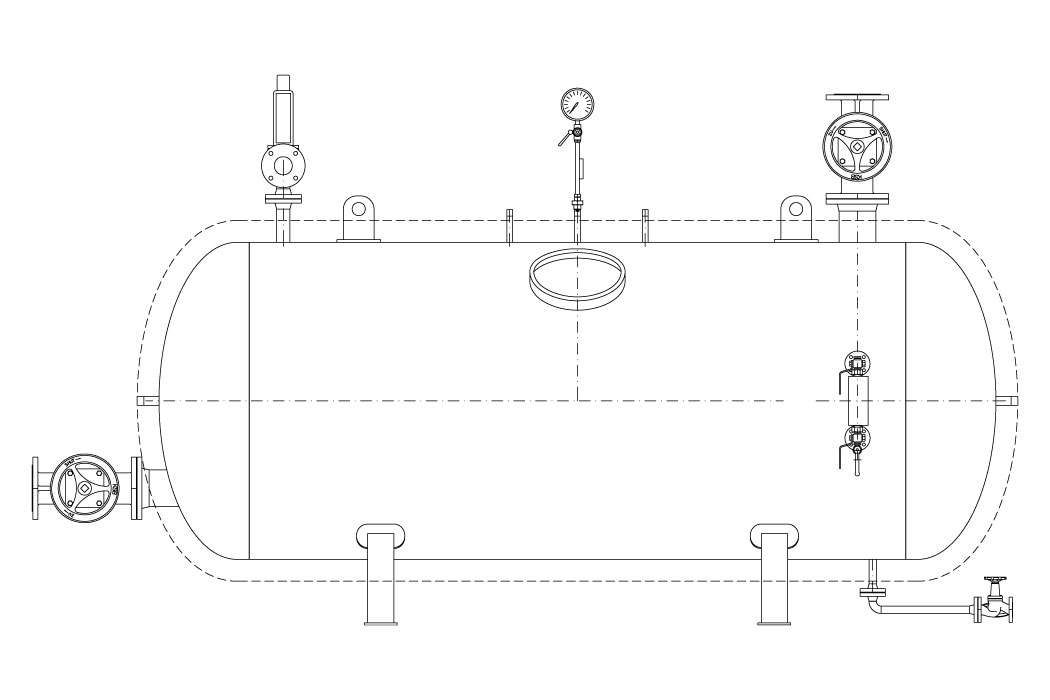

Конструктивно бак-аккумулятор пара может быть вертикального или горизонтального исполнения и оснащается патрубками подачи пара в аккумулятор, подачи пара из аккумулятора, дренажным и патрубком предохранительного клапана. Для проведения внутреннего осмотра бак-аккумулятор оснащен смотровым люком.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АККУМУЛЯТОРА ПАРА мод. G 50 - 500

МОДЕЛЬG 50G 100G 150G 200G 250G 300G 400G 500
Полная внутренняя емкость, л5001000150020002500300040005000
Рабочее давление, бар1212121212121212
Клапан входа пара в бакDN40 PN16DN50 PN16DN65 PN16 DN80 PN16 DN80 PN16DN65 PN16 DN80 PN16 DN80 PN16DN65 PN16 DN80 PN16 DN80 PN16DN65 PN16 DN80 PN16 DN80 PN16DN100 PN16 DN125 PN16 DN125 PN16DN100 PN16 DN125 PN16 DN125 PN16
Клапан выхода пара из бакаDN40 PN16DN50 PN16DN65 PN16 DN80 PN16 DN80 PN16DN65 PN16 DN80 PN16 DN80 PN16DN65 PN16 DN80 PN16 DN80 PN16DN65 PN16 DN80 PN16 DN80 PN16DN100 PN16 DN125 PN16 DN125 PN16DN100 PN16 DN125 PN16 DN125 PN16
Предохранительный клапанDN25 PN16DN25 PN16DN40 PN16DN40 PN16DN40 PN16DN50 PN16DN50 PN16DN50 PN16
Дренажный клапанDN25 PN16DN25 PN16DN25 PN16DN25 PN16DN25 PN16DN25 PN16DN25 PN16DN25 PN16
Длина (L), мм27102755296030053505329534754010
Ширина (W), мм11401390144015851585174018901940
Высота (H), мм16551805195521052105225524052455
Вес, кг30040056071080095011001420

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АККУМУЛЯТОРА ПАРА мод. G 600 - 2000

МОДЕЛЬG 600G 800G 900G 1000G 1200G 1500G 1800G 2000
Полная внутренняя емкость, л6000800090001000012000150001800020000
Рабочее давление, бар1212121212121212
Клапан входа пара в бакDN100 PN16 DN125 PN16 DN125 PN16DN150 PN16DN150 PN16DN150 PN16DN150 PN16DN200 PN16DN200 PN16DN200 PN16
Клапан выхода пара из бакаDN100 PN16 DN125 PN16 DN125 PN16DN150 PN16DN150 PN16DN150 PN16DN150 PN16DN200 PN16DN200 PN16DN200 PN16
Предохранительный клапанDN50 PN16DN65 PN16DN65 PN16DN65 PN16DN65 PN16DN65 PN16--
Дренажный клапанDN25 PN16DN25 PN16DN25 PN16DN25 PN16DN25 PN16DN25 PN16DN25 PN16DN25 PN16
Длина (L), мм45104620542056206220593069307530
Ширина (W), мм19402140214021402140249024902490
Высота (H), мм25152850285028502850330033003300
Вес, кг16002080241025002750370043004650
