Garioni Naval - Бак питательной воды (вертикальный) - FW/V

Модели серии Бак питательной воды (вертикальный) - FW/V

  • FW-V 300
  • FW-V 500
  • FW-V 800
  • FW-V 1000
  • FW-V 1500
  • FW-V 2000
  • FW-V 3000
  • FW-V 4000
  • FW-V 5000

Бак хранения питательной воды GARIONI NAVAL FW/V являются баками атмосферного типа и применяются для хранения химически подготовленной после установок химводоподготовки питательной воды для паровых котлов. Бак также может использоваться для сбора возвращаемого с технологических установок-потребителей пара конденсата. Емкость линейки баков хранения питательной воды GARIONI NAVAL FW/V составляет от 300 до 5000 литров. Рабочее избыточное давление внутри бака хранения питательной воды при температуре воды 98°С составляет менее 0,2 кг/см.кв.

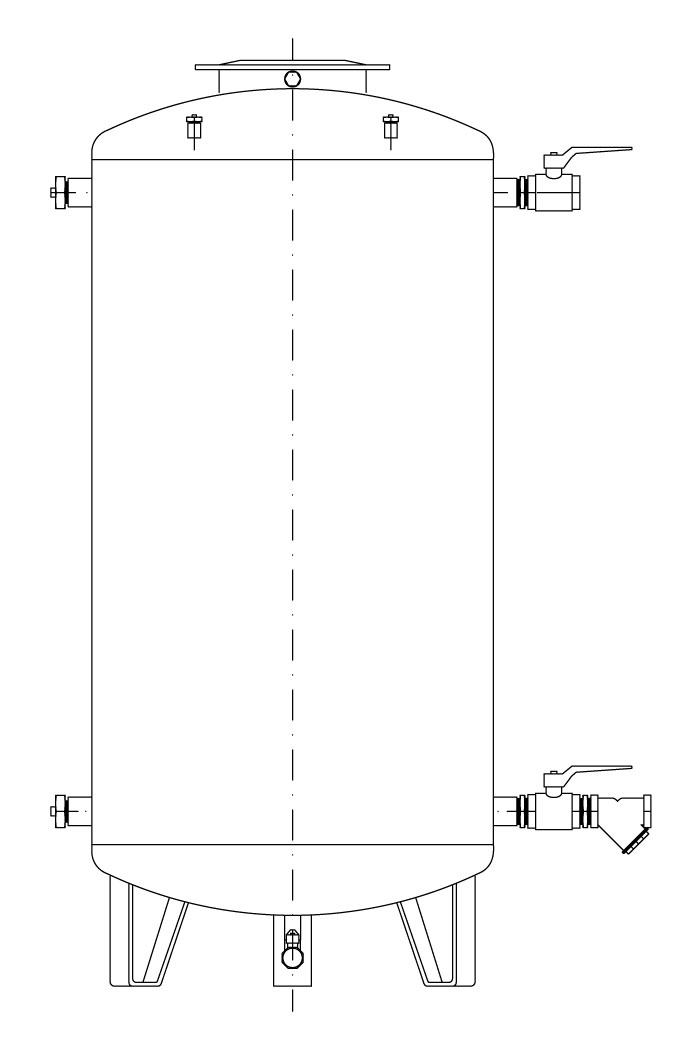

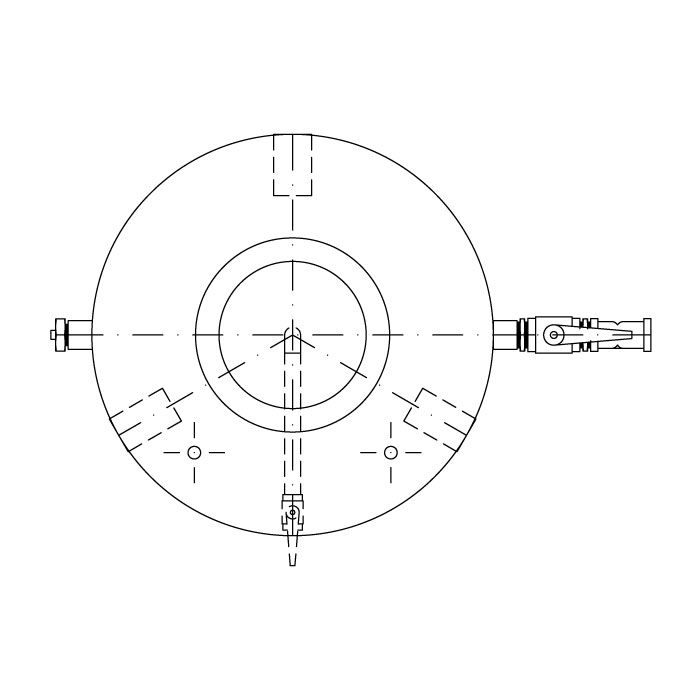

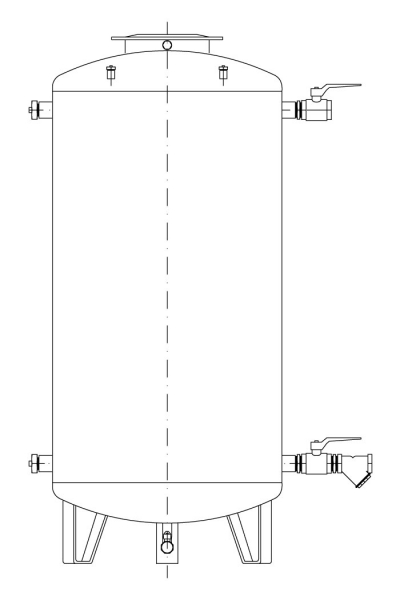

Бак хранения питательной воды конструктивно может быть вертикального или горизонтального исполнения, и оснащается дренажным, переливным, наполнительным и подающим патрубками с отсечными шаровыми клапанами. На баке, в его верхней части, имеется смотровой люк. Выделившиеся при нагреве из воды растворенные газы отводятся через воздушный сапун в атмосферу.

Бак хранения питательной воды GARIONI NAVAL FW/V изготавливается из оцинкованной стали или по заказу может быть выполнен из нержавеющей стали.

По заказу бак хранения питательной воды может быть оснащен автоматикой безопасности по минимальному уровню воды и электромагнитным клапаном автоматической подпитки бака.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БАКА ПИТАТЕЛЬНОЙ ВОДЫ мод. FW-V 300 - 1500

МОДЕЛЬSERBV 300SERBV 500SERBV 800SERBV 1000SERBV 1500
Полная внутренняя емкость, л30050080010001500
Присоединительный размер трубопровода перелива1"1 1/4"1 1/2"1 1/2"2"
Присоединительный размер для трубопровода возврата конденсата1"1"1"1"1"
Присоединительный размер для трубопровода дренажа1 1/4"1 1/4"1 1/4"1 1/4"1 1/4"
Присоединительный размер для трубопровода подачи исходной воды в бак1"1 1/4"1 1/2"1 1/2"2"
Присоединительный размер для трубопровода соединения с атмосферой1"1"1"1"1"
Присоединительный размер для трубопровода подачи питательной воды в котел1"1 1/4"1 1/2"1 1/2"2"
Наружный диаметр, мм5506507508501100
Длина (L), мм800930109011901430
Высота (H), мм14501700200020002025
Вес, кг39557985137

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БАКА ПИТАТЕЛЬНОЙ ВОДЫ мод. FW-V 2000 - 5000

МОДЕЛЬSERBV 2000SERBV 3000SERBV 4000SERBV 5000
Полная внутренняя емкость, л2000300040005000
Присоединительный размер трубопровода перелива2"2 1/2"3"3"
Присоединительный размер для трубопровода возврата конденсата1"1"1"1"
Присоединительный размер для трубопровода дренажа1 1/4"1 1/4"1 1/4"1 1/4"
Присоединительный размер для трубопровода подачи исходной воды в бак2"2 1/2"3"3"
Присоединительный размер для трубопровода соединения с атмосферой1"1"1"1"
Присоединительный размер для трубопровода подачи питательной воды в котел2"2 1/2"3"3"
Наружный диаметр, мм1200127014301600
Длина (L), мм1530186018852055
Высота (H), мм2000275027502800
Вес, кг154218330380
