Garioni Naval - GMT/EG

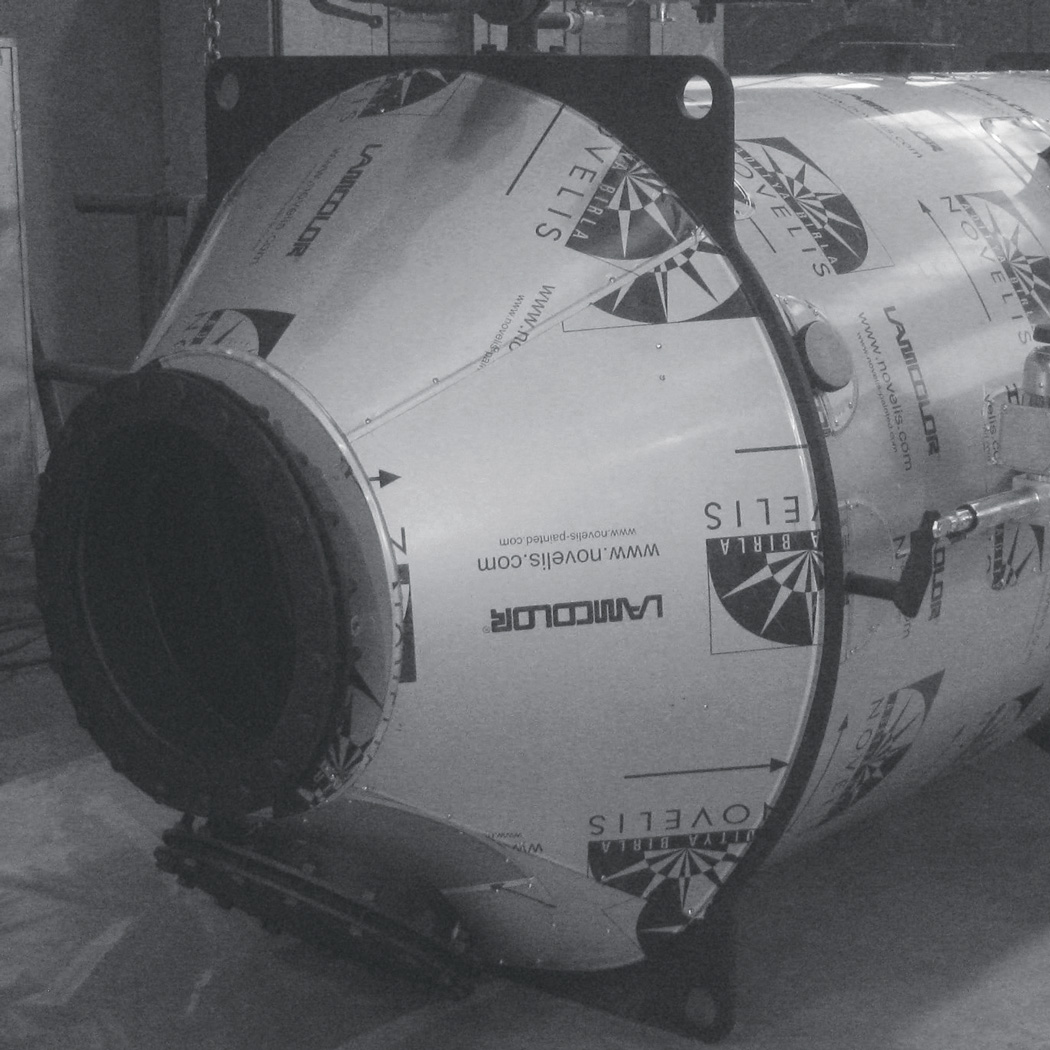

Серия GMT/EG паровых змеевиковых водотрубных котлов-утилизаторов тепла с принудительной циркуляцией, имеет стандартное рабочее давление до 12 бар. Котел-утилизатор устанавливается на газоход, отводящий горячие дымовые газы от главного ходового двигателя судна, и разрабатывается индивидуально под определенный расход отработанных дымовых газов. Паропроизводительность котла-утилизатора зависит от мощности главного ходового двигателя судна и может варьироваться в диапазоне от 150 до 500 кг пара в час. Диапазон тепловой мощности данной линейки котлов составляет от 105 до 350 кВт. Возможно специальное исполнение котла GMT/EG с увеличенными паропроизводительностью до 2000 кг пара в час и рабочим давлением пара до 50 бар. Данная серия котлов может устанавливаться на речных и морских судах. Основное применение котлы серии GMT/EG находят как основные паровые котлы в единой паропроизводящей судовой системе в комплекте со вспомогательным паровым котлом, являющимся паровым накопителем такой судовой системы.

Основные конструкционные особенности котла серии GMT/EG:

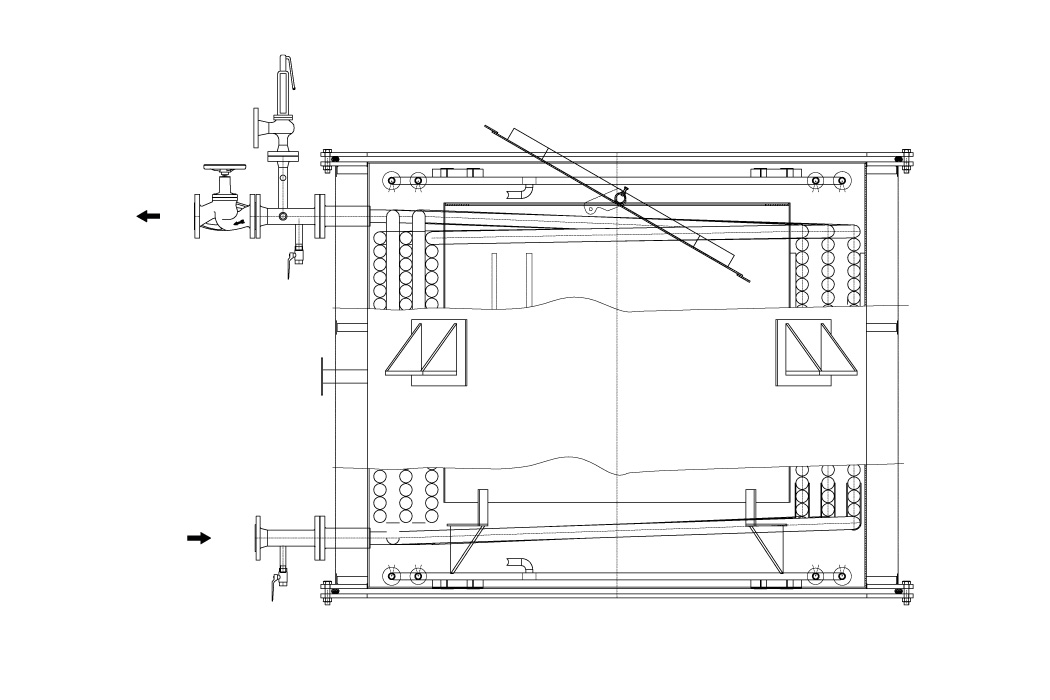

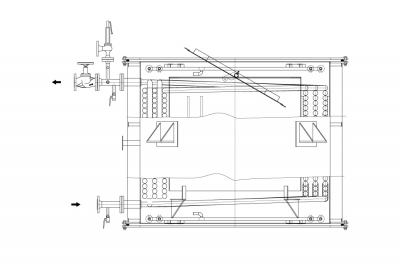

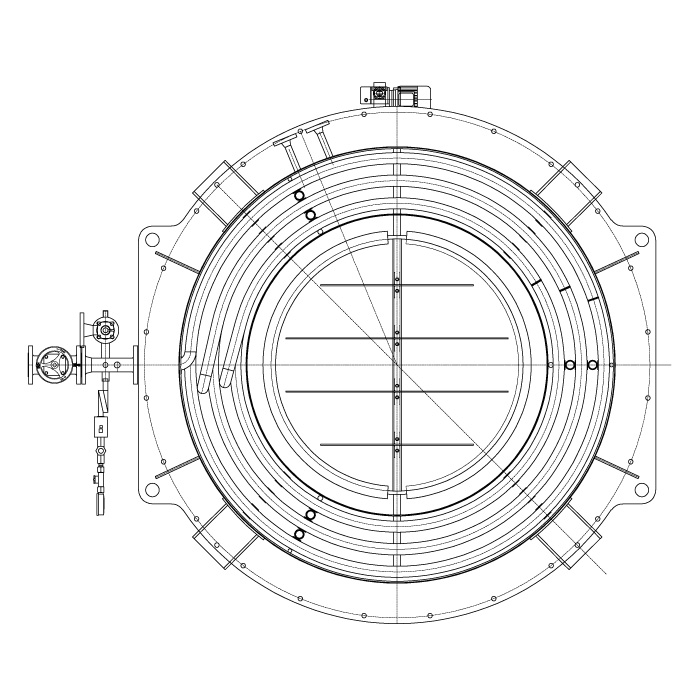

  • Теплообменная поверхность, состоящая из двух или трех коаксиально расположенных змеевиков;
  • Принудительная циркуляция воды в змеевике котла посредствам высокотемпературного центробежного насоса;
  • Наружная теплоизоляция толщиной 100 мм с защитным металлическим покрытием по цилиндрической поверхности котла;
  • Вертикальное исполнение котла;
  • Малый внутренний объем воды позволяет применять котел в стесненных условиях машинного отделения судна;
  • Относительно малый вес котла с водой;

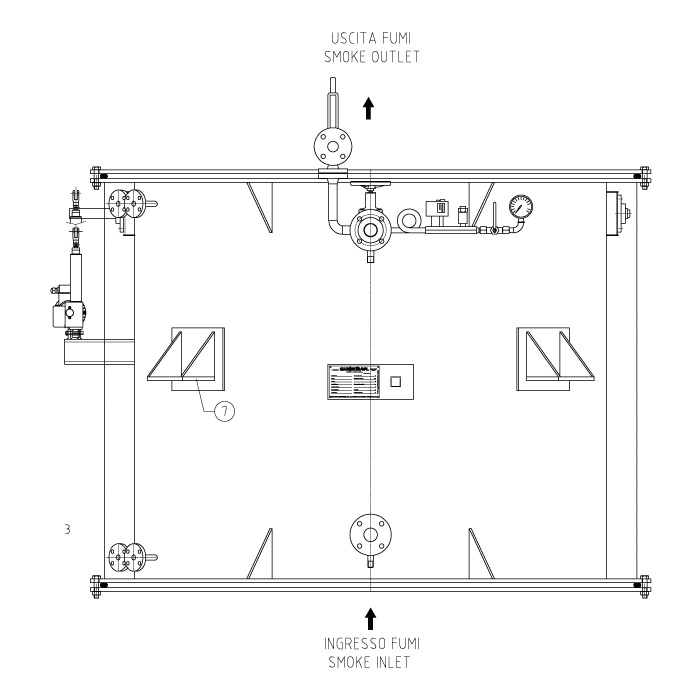

  • Байпасный канал с заслонкой для регулирования протока дымовых газов через теплообменные поверхности котла;
  • Система автоматики безопасности и управления паропроизводительностью;
  • Открываемые верхняя и нижняя крышки котла обеспечивают легкий доступ к змеевику для чистки, планового технического обслуживания и ремонта;
  • Возможность извлечения и замены змеевика;
  • Встроенная система отмывки змеевика от сажевых отложений;
  • Встроенная система пожаротушения сажевых отложений.

Стандартная комплектация котла.

Средства безопасности и контроля:

  • Предохранительный клапан;
  • Предохранительное электромеханическое реле давления пара с ручной разблокировкой;
  • Электронное ограничение максимального рабочего давления;
  • Система контроля температуры дымовых газов;
  • Манометр давления пара;
  • Датчик контроля температуры пара;
  • Датчик контроля протока воды через котел;
  • Манометр давления питательной воды;
  • Термометр температуры питательной воды.

Управляющие устройства:

  • Контроллер модулированного управления производительностью котла;
  • Регулируемое значение уставки давления пара;
  • Электропривод дымовой заслонки котла.

Питающая группа:

  • Группа центробежных циркуляционных насосов в составе основного и резервного.

Горелка:

  • Главный выключатель, выключатель насоса, селектор выбора рабочего насоса, селектор выбора режима работы дымовой заслонки (руч./авт.), аварийная сирена, контрольные индикаторные лампы, дисплей для индикации давления пара в котле, дисплей индикации температуры пара на котле, дисплей индикации температуры дымовых газов на котле.
