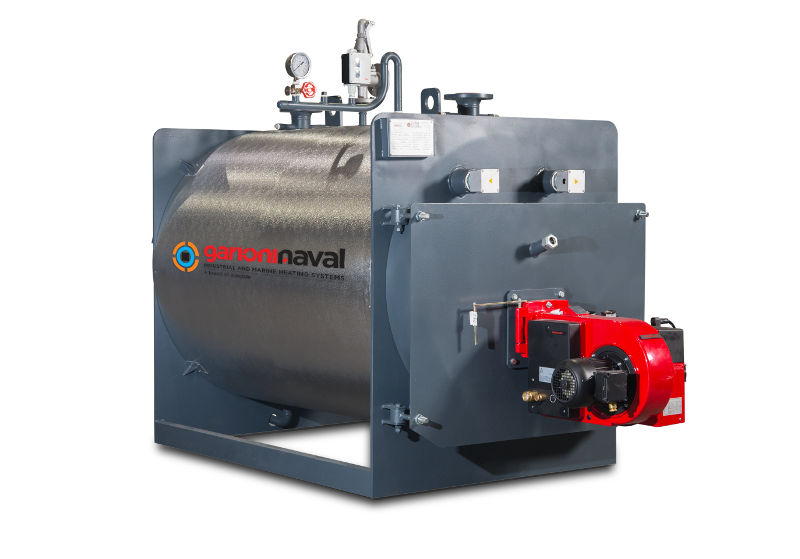

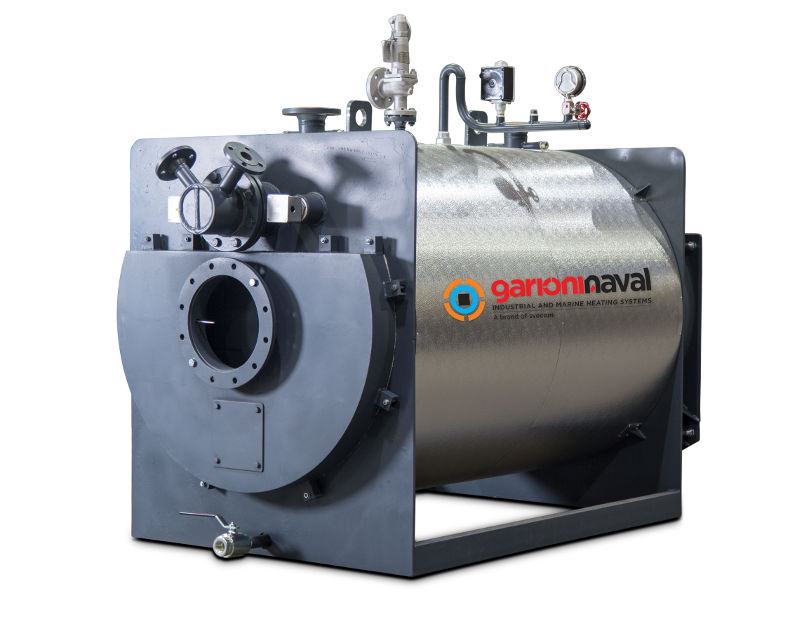

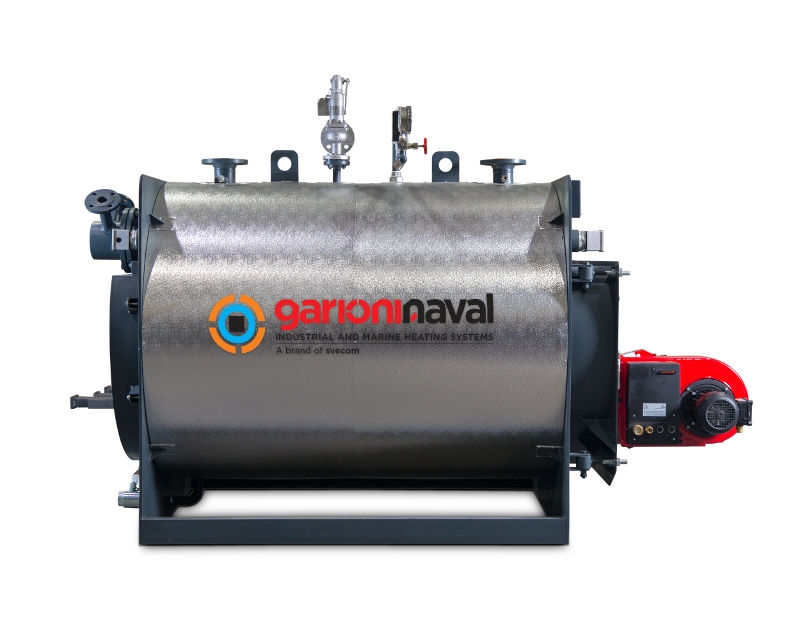

Серия водогрейных жаротрубных котлов NPR имеет стандартное рабочее давление воды до 6 бар. Максимальная рабочая температура воды в котле 95°С. Диапазон тепловой мощности данной линейки котлов составляет от 64 до 7 000 кВт. Основное применение котлы серии NPR находят в закрытых системах теплоснабжения. Данные котлы в зависимости от мощности применимы как в отопительных системах частного сектора, так и в районных отопительных котельных. В промышленности котлы серии NPR используются для снабжения технологических установок горячей водой и отопления административных зданий.

Основные конструкционные особенности котла серии NPR:

  • 2-х ходовая реверсивная топка, состоящая из жаровой трубы, фронтальной футерованной поворотной камеры и пучка дымогарных труб обеспечивает КПД до 92% и низкое содержание NOx в дымовых газах. Двухходовая конструкция котла обеспечивает снижение металлоемкости и относительно низкую его стоимость;
  • Наружная теплоизоляция толщиной 100 мм с защитным металлическим покрытием по цилиндрической поверхности котла;
  • Горизонтальное исполнение котла;
  • Открываемые фронтальная дверь и задняя крышка котла обеспечивают легкий доступ к жаровой трубе и дымогарным трубам для чистки, планового технического обслуживания и ремонта;
  • Возможность оборудования котла электронным блоком плавного регулирования мощности горелки;
  • Возможность оборудования котла погодозависимой автоматикой управления;
  • Возможность применения моноблочных горелочных устройств, работающих на жидком и газообразном топливе, со ступенчатым или модулированным регулированием мощности, любого производителя.

Стандартная комплектация котла.

Средства безопасности и контроля:

  • Электромеханический термостат безопасности на 100°С с ручной разблокировкой;
  • Термометр температуры воды в котле;
  • Глазок контроля пламени.

Управляющие устройства:

  • Электромеханический термостат управления peциркуляционным насосом;
  • Регулируемые электромеханические термостаты 1-ой и 2-ой ступени мощности горелки.

Пульт управления котлом:

  • Главный выключатель, выключатель горелки, выключатель 2-ой ступени мощности, выключатель первой ступени мощности, контрольные лампы, сигнальная лампа блокировки котла.

Горелка:

  • Возможна установка одноступенчатых, двухступенчатых или модуляционных горелок, работающих на природном газе или жидком топливе.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОДОГРЕЙНОГО КОТЛА мод. NPR 64- 340

МОДЕЛЬNPR 64NPR 76NPR 93NPR 105NPR 116NPR 140NPR 163NPR 186NPR 223NPR 291NPR 340
Мощность, кВт647693105116140163186223291340
Мощность, ккал/ч55000650008000090000100000120000140000160000192000250000292000
Рабочее давление, бар66666666666
КПД (без экономайзера), %90,190,591,291,390,690,390,690,390,390,491,6
Объем воды в котле, л868686126126126151151203247298
Аэродинамическое сопротивление контура дымовых газов, мм. вод. ст.1,51,82,5334814182234
Длина котла (L), мм99099099012051205120513851385143716871541
Ширина котла (W), мм690690690760760760760760860860890
Высота котла (H), мм722722722812812812812812937937629
Вес, кг212212212309309309349349485555629

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОДОГРЕЙНОГО КОТЛА мод. NPR 420 - 2200

МОДЕЛЬNPR 420NPR 510NPR 630NPR 760NPR 870NPR 970NPR 110NPR 1320NPR 1570NPR 1850NPR 2200
Мощность, кВт4205106307608709701101 3201 5701 8502 200
Мощность, ккал/ч361000439000542000653000748000834000950001135000135000015910001892000
Рабочее давление, бар66666666666
КПД (без экономайзера), %91,591,691,691,691,691,591,791,591,591,691,7
Объем воды в котле, л39846256567175383610401242141816172086
Аэродинамическое сопротивление контура дымовых газов, мм. вод. ст.2943555157495267607365
Длина котла (L), мм16061801211319892184237923462686278131513225
Ширина котла (W), мм89089089011221122112213521352146214621622
Высота котла (H), мм14851485148515401540154015401540165016501810
Вес, кг796919104913411447155318212030278032804145

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОДОГРЕЙНОГО КОТЛА мод. NPR 2650 - 7000

МОДЕЛЬNPR 2650NPR 3000NPR 3500NPR 4000NPR 4500NPR 5000NPR 5500NPR 6000NPR 6500NPR 7000
Мощность, кВт2 6503 0003 5004 0004 5005 0005 5006 0006 5007 000
Мощность, ккал/ч2279000258000030090003439000386900042990004729000515900055890006019000
Рабочее давление, бар6666666666
КПД (без экономайзера), %91,791,591,591,59392,29392,29391,2
Объем воды в котле, л2324266741424455601260127058705879097909
Аэродинамическое сопротивление контура дымовых газов, мм. вод. ст.76607480-110100120105120
Длина котла (L), мм3545383538794279428242824872487254845484
Ширина котла (W), мм1622172019701970208820882214221423802380
Высота котла (H), мм1810199022712271253325332653265328602860
Вес, кг4465511067007500468246824872487254845484
