Garioni Naval - GMT/AS

Модели серии GMT/AS

  • GMT/AS 150
  • GMT/AS 250
  • GMT/AS 350
  • GMT/AS 450
  • GMT/AS 550
  • GMT/AS 800
  • GMT/AS 1000
  • GMT/AS 1250
  • GMT/AS 1500
  • GMT/AS 2000
  • GMT/AS 2500
  • GMT/AS 3000
  • GMT/AS 4000
  • GMT/AS 5000
  • GMT/AS 6000
  • GMT/AS 7000

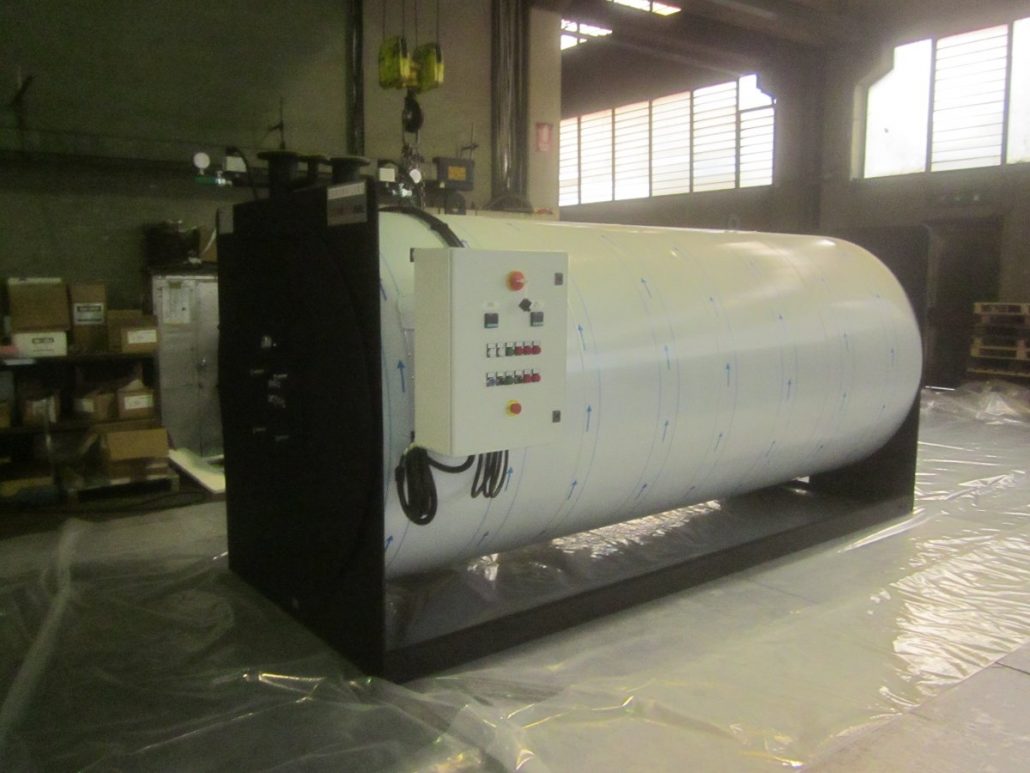

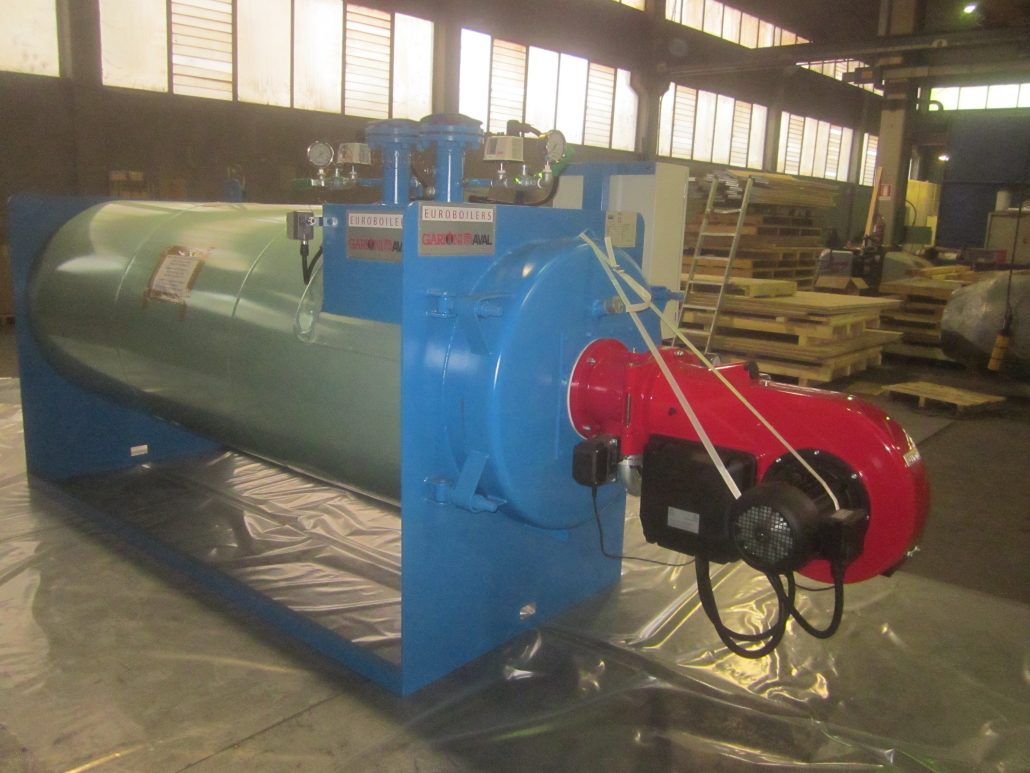

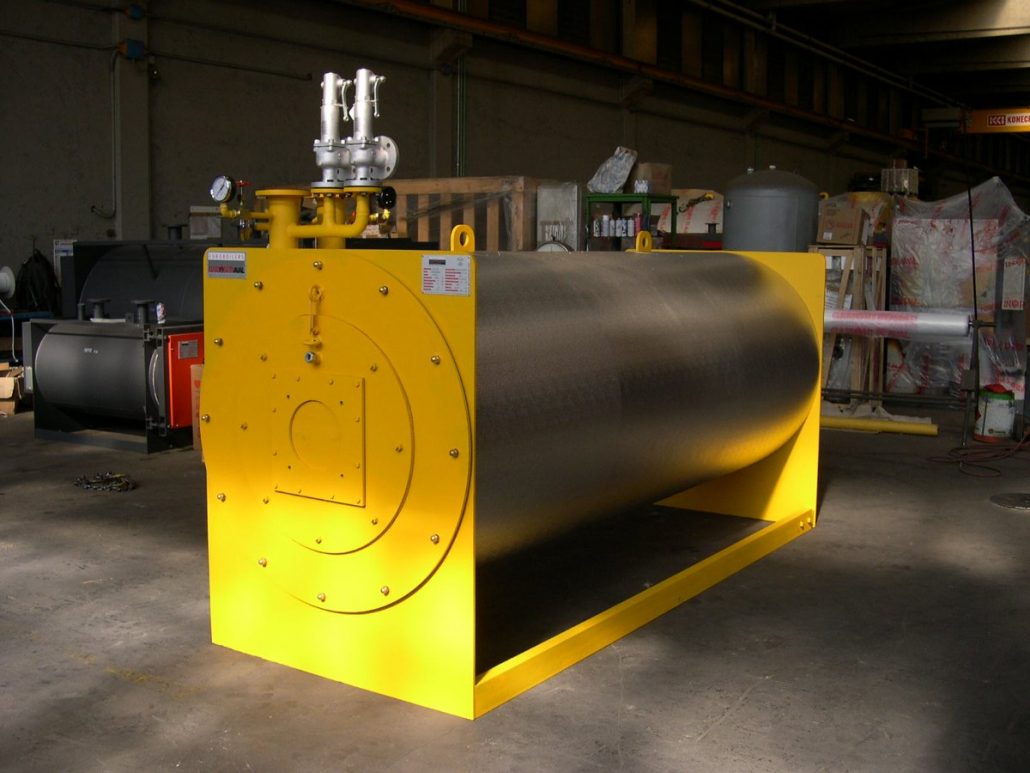

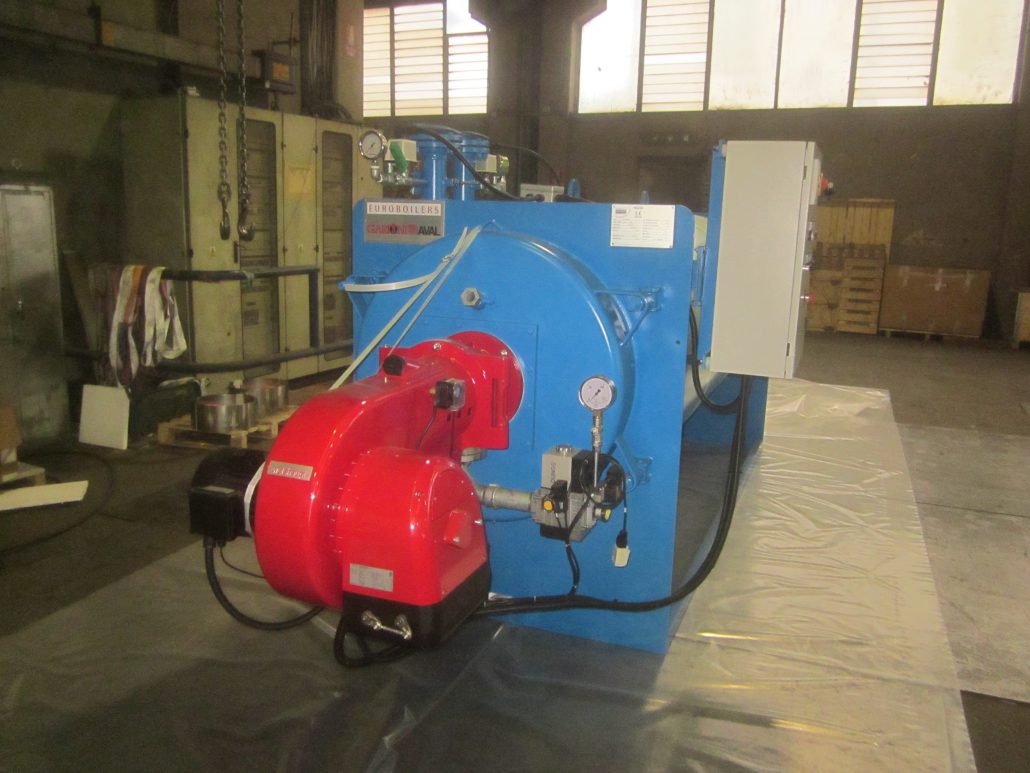

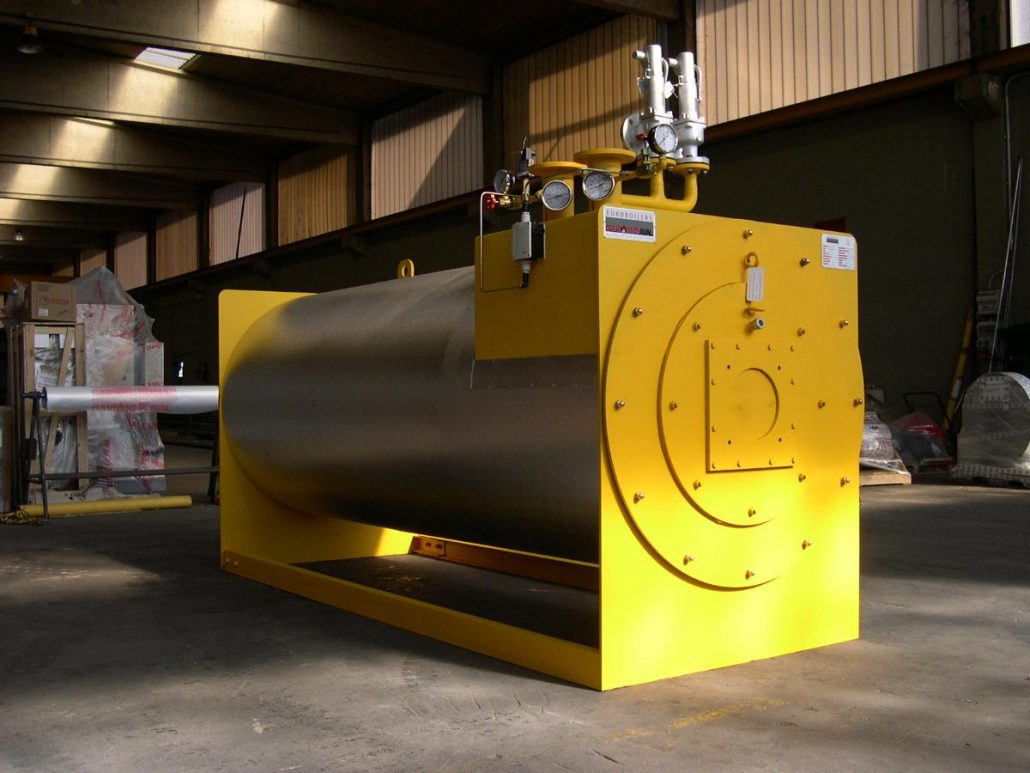

Серия водогрейных змеевиковых котлов GMT/AS предназначена для работы на перегретой воде и имеет стандартное рабочее давление до 10 бар. Максимальная рабочая температура воды в котле 180°С. По запросу возможна реализация специсполнения котла GMT/AS с более высокими значениями рабочей температуры и давления. Диапазон теплопроизводительности данной линейки котлов составляет от 174 до 8 141 кВт. Данные котлы применяются в отопительных котельных жилых и общественных зданий. На флоте котлы применяются для индивидуального судового теплоснабжения. В промышленности котлы серии GMT/AS используются для снабжения технологических установок горячей водой и отопления административных зданий.

Основные конструкционные особенности котла серии GMT/AS:

  • 3-х ходовая топка, состоящая из двух коаксиально расположенных змеевиков, обеспечивает высокий КПД до 90% и низкое содержание NOx в дымовых газах;
  • Наружная теплоизоляция толщиной 100 мм с защитным металлическим покрытием по цилиндрической поверхности котла;
  • Горизонтальное или вертикальное исполнение котла обеспечивает возможность размещения в стесненных условиях малого помещения котельной или машинного отделения судна;
  • Малый внутренний объем воды позволяет применять котел в котельных, встроенных в существующие производственные здания;
  • Быстрый выход на номинальный режим работы;
  • Относительно малый вес котла с водой;
  • Открываемые передняя и задняя крышки котла обеспечивают легкий доступ к змеевику для чистки, планового технического обслуживания и ремонта;
  • Возможность извлечения и замены змеевика;
  • Возможность оборудования котла электронным блоком плавного регулирования мощности горелки;
  • Возможность оборудования котла погодозависимой автоматикой управления;
  • Возможность применения моноблочных горелочных устройств, работающих на жидком и газообразном топливе, со ступенчатым или модулированным регулированием мощности, любого производителя.

Стандартная комплектация котла.

Средства безопасности и контроля:

  • Предохранительный клапан;
  • Электромеханический термостат безопасности аварийно высокой температуры с ручной разблокировкой;
  • Термометры температуры воды на входе и выходе котла;
  • Манометры давления воды на входе и выходе котла;
  • Прессостат безопасности по минимальному давлению воды на входе в котел;
  • Прессостат безопасности по максимальному давлению воды на выходе из котла;
  • Датчик протока воды;
  • Глазок контроля пламени.

Управляющие устройства:

  • Электронный блок управления мощностью горелки с датчиком температуры или регулируемые электромеханические термостаты 1-ой и 2-ой ступени мощности горелки.

Пульт управления котлом:

  • Главный выключатель, выключатель горелки, переключатель мануального управления мощностью горелки, контрольные лампы, сигнальные лампы аварийной блокировки котла.

Горелка:

  • Возможна установка одноступенчатых, двухступенчатых или модуляционных горелок, работающих на природном газе или жидком топливе.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОТЛА НА ПЕРЕГРЕТОЙ ВОДЕ мод. GMT/AS 150 - 1250

МОДЕЛЬGMT/AS 150GMT/AS 250GMT/AS 350GMT/AS 450GMT/AS 550GMT/AS 800GMT/AS 1000GMT/AS 1250
Мощность, кВт 174 291 407 523 640 930 1163 1454
Мощность, ккал/ч 150000 250000 350000 450000 550000 800000 1000000 1250000
КПД (режим 60 - 90 °С) , % 89 89 89 89 89 89 89 89
Объем воды в котле, л 65 92 68 114 174 254 254 453
Гидравлическое сопротивление контура циркуляции воды через котел, мм. вод. ст 30 35 40 45 60 80 80 85
Длина котла (L), мм 1700 2400 2400 2400 2400 3350 3350 3750
Ширина котла (W), мм 1300 1400 1400 1400 1400 1650 1650 1700
Высота котла (H), мм 1600 1600 1600 1600 1600 1750 1750 1850
Вес (исплонение 6 бар), кг 700 1100 1100 1200 1850 1950 1950 2800

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОТЛА НА ПЕРЕГРЕТОЙ ВОДЕ мод. GMT/AS 1500 - 7000

МОДЕЛЬGMT/AS 1500GMT/AS 2000GMT/AS 2500GMT/AS 3000GMT/AS 4000GMT/AS 5000GMT/AS 6000GMT/AS 7000
Мощность, кВт 1745 2326 2908 3489 4652 5815 6978 8141
Мощность, ккал/ч 1500000 2000000 2500000 3000000 4000000 5000000 6000000 7000000
КПД (режим 60 - 90 °С) , % 89 89 89 89 89 89 89 89
Объем воды в котле, л 518 767 1314 1520 1989 2833 3127 3550
Гидравлическое сопротивление контура циркуляции воды через котел, мм. вод. ст 90 90 100 100 110 120 120 150
Длина котла (L), мм 4000 4300 4700 5300 6200 6300 7360 7850
Ширина котла (W), мм 1700 2200 2400 2400 2350 2400 2770 2750
Высота котла (H), мм 2000 2200 2650 2400 2650 2910 2950 3200
Вес (исплонение 6 бар), кг 3200 5000 6500 7100 8500 12600 13500 14200
