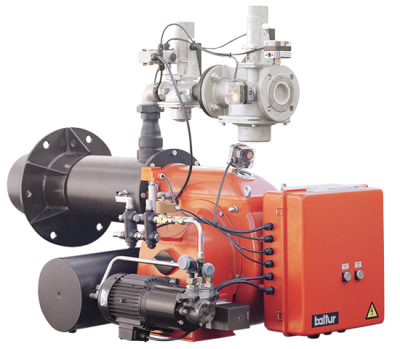

Baltur COMIST 300 NM, 55560010

В корзине товаров: 0

Топливо газ/мазут

Вид регулирования двухступенчатая

Минимальная тепловая мощность, кВт 1304

Максимальная тепловая мощность, кВт 3878

Цена: по запросу

под заказ

- +

Технические характеристики

Регулировка расхода воздуха	электрический сервопривод
Контроль пламени	фотодатчик UV
Устройство переключения вида топлива	автоматическое
Минимальный расход газа, м3/ч	138
Максимальный расход газа, м3/ч	410
Минимальный расход топлива, кг/ч	117
Максимальный расход топлива, кг/ч	347
Расположение выходного подсоединения газовой рампы	сверху
Напряжение питания, В	400
Мощность двигателя вентилятора, кВт	7
Степень защиты электрооборудования	IP40

Блок распыления с электромагнитным приводом для управления затворными иглами каналов подачи/возврата топлива на форсунуке;
СЕ версия газовой рампы оборудована рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального давления, регулятором давления газа и газовым фильтром;
Электрический подогреватель топлива в комплекте с антигазовым клапаном, фильтром, термометром, термостатами регулировки, минимума и предохранительным;
Электродвигатель для привода насоса;
Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
Топливная система в составе шестиренчатого насоса, регулятора давления, запорного клапана и клапана котроля расхода топлива;
Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
Возможность извлечения смесительного узла без снятия горелки с котла;
Регулируемая подача воздуха на горение на сопловой трубе горелки;
Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;
Клеммы для управления второй ступенью горелки;
Клеммы для подключения электропитания и термостата;

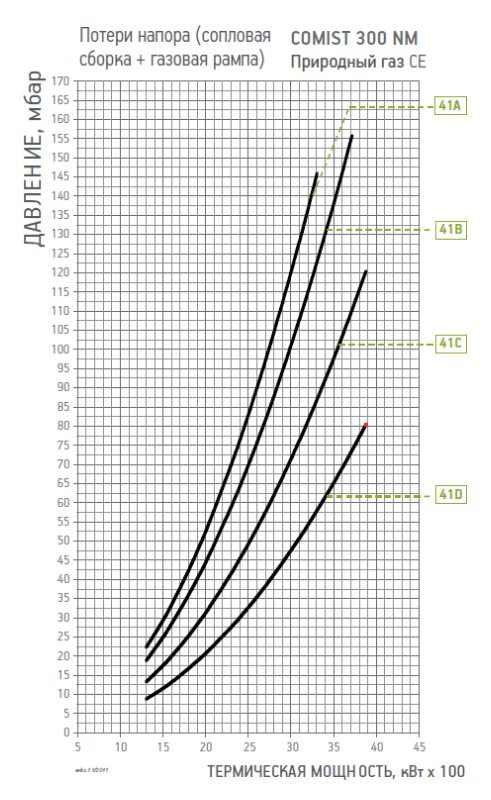

Диаграмма рабочей зоны газовой рампы COMIST 300 NM — Диаграмма рабочей зоны газовой рампы

Таблица подбора газовой рампы

Вид газа	Кривая на диаграмме	Версия	P.Max**, мбар	Исполн.	Газовая рампа Код	Регулятор давления газа с фильтром Код	Адаптер - горелка/рампа Код	Схема	Прим.
ПРИР. ГАЗ	41A	CE	500	CTV	19990457	97392410	96000012	B4	6) 14)
	41B		500	CTV	19990459	97392410	96000012	B4	6) 14)
	41C		500	CTV	19990461	97392410	–	B5	6) 14)
	41D		500	CTV	19990463	97392420	96005004	B5	14)
	41J	EXP	140	CTV	19990456	–	96000012	BE4	6)
	41J		140	CTV	19990457	–	96000012	BE4	6)
	41K		140		19990458	–	96000012	BE4	6)
	41K		140	CTV	19990459	–	96000012	BE4	6)
	41L		140		19990460	–	–	BE5	6)
	41L		140	CTV	19990461	–	–	BE5	6)
	41M		140		19990462	–	96005004	BE5
	41M		140	CTV	19990463	–	96005004	BE5

Информация для транспортировки горелки

Вес без упаковки, кг 362

Вес с упаковкой, кг 430

Ширина упаковки, мм 1970

Глубина упаковки, мм 1280

Высота упаковки, мм 1280
