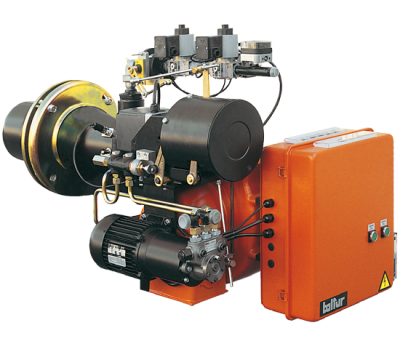

Baltur COMIST 250 DSPNM CE (Код: 5430050)

Топливо газ/мазут
Вид регулирования прогрессивно-двухступенчатая/модуляционная с механическим регулированием
Минимальная тепловая мощность, кВт 1127
Максимальная тепловая мощность, кВт 3380
Цена: по запросу
под заказ
- +

Технические характеристики

Регулировка расхода воздуха механический регулятор
Контроль пламени фотодатчик UV
Отношение минимальной мощности к максимальной 1 : 3
Устройство переключения вида топлива автоматическое
Минимальный расход газа, м3/ч 119
Максимальный расход газа, м3/ч 358
Минимальный расход топлива, кг/ч 101
Максимальный расход топлива, кг/ч 303
Расположение выходного подсоединения газовой рампы сверху
Напряжение питания, В 400
Мощность двигателя вентилятора, кВт 7
Степень защиты электрооборудования IP40
  • Блок распыления с электромагнитным приводом для управления затворными иглами каналов подачи/возврата топлива на форсунуке;
  • СЕ версия газовой рампы оборудована рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального и максимального давления газа, регулятором давления и газовым фильтром;
  • Модуляционный режим регулирования горения при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с соответствующим датчиком);
  • Электрический подогреватель топлива в комплекте с антигазовым клапаном, фильтром, термометром, термостатами регулировки, минимума и предохранительным;
  • Электродвигатель для привода насоса;
  • Топливная система в составе шестиренчатого насоса, регулятора давления, запорных клапанаов и прессостата аварийного давления;
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;
  • Клеммы для управления второй ступенью горелки или подключения электронного ПИД-регулятора мощности;
  • Клеммы для подключения электропитания и термостата;

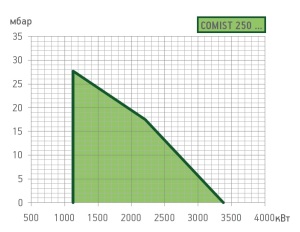

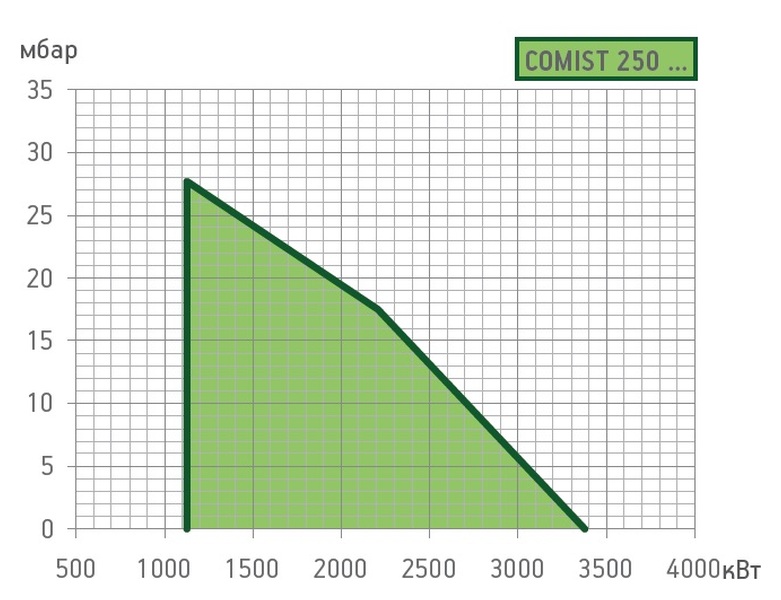

Диаграмма рабочей зоны горелки
Диаграмма рабочей зоны газовой рампы

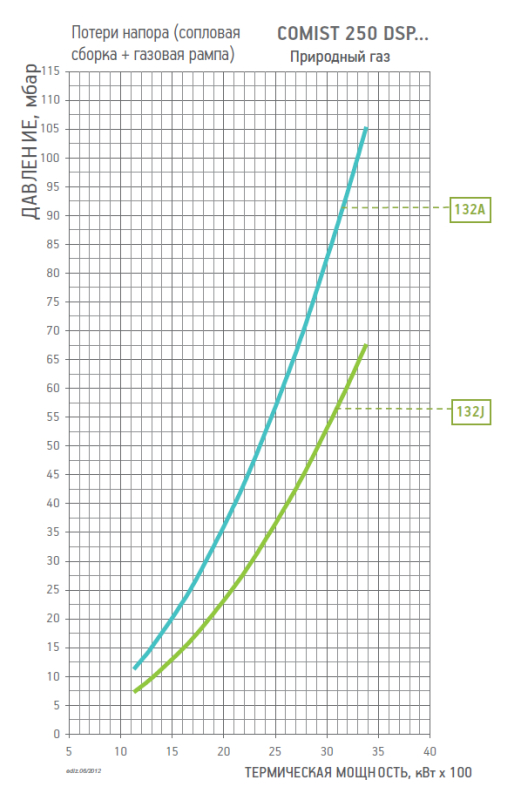

Диаграмма рабочей зоны газовой рампы COMIST 250 DSPNM CE

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код
Регулятор давления газа с фильтром
Код
Адаптер - горелка/рампа
Код
Контроль герметичности клапанов
Код
СхемаПрим.
ПРИР. ГАЗ132ACE500CTVв комплекте97390700в комплектеD5 14)
132JEXP140CTVв комплектев комплектеDE5
Информация для транспортировки горелки
Вес без упаковки, кг 357
Вес с упаковкой, кг 428
Ширина упаковки, мм 2020
Глубина упаковки, мм 1140
Высота упаковки, мм 1010
