Baltur TBML 80 ME, 56500010

В корзине товаров: 0

Топливо газ/дизель

Вид регулирования прогрессивно-двухступенчатая/модуляционная, двухступенчатая

Минимальная тепловая мощность, кВт 180

Максимальная тепловая мощность, кВт 850

Цена: по запросу

под заказ

- +

Технические характеристики

Регулировка расхода воздуха	электрический сервопривод
Контроль пламени	фотодатчик UV
Отношение минимальной мощности к максимальной	1:4
Устройство переключения вида топлива	ручное
Минимальный расход газа, м3/ч	19
Максимальный расход газа, м3/ч	90
Минимальный расход топлива, кг/ч	30
Максимальный расход топлива, кг/ч	72
Расположение выходного подсоединения газовой рампы	сверху
Напряжение питания, В	400
Мощность двигателя вентилятора, кВт	1,1
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676	Класс 3
Пониженное содержание NOx и CO в выбросах, при сжигании дизельного топлива, в соответствии с требованиями европейского стандарта EN267	Класс 2
Степень защиты электрооборудования	IP54

Четырехполюсный штекер для управления второй ступенью или для подключения электронного ПИД-регулятора мощности;
Семиполюсный штекер для подключения электропитания и предельного термостата;
СЕ версия газовой рампы оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления газа и газовым фильтром;
Конструкция воздухозаборника обеспечивает оптимальное положение заслонки при прохождении через него воздуха ;
Панель управления, оснащается дисплеем, отображающим рабочий процесс и клавиатурой для регулировки параметров горелки;
Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла;
Корпус пульта управления из алюминиевого литья с классом электрозащиты IP55;
Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
Топливная система в составе шестиренчатого насоса, регулятора давления, запорных клапанаов и прессостата аварийного давления;
Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума;
Возможность извлечения смесительного узла без снятия горелки с котла;
Модуляционный режим при работе на газе, двухступенчатый режим при работе на дизельном топливе;
Соединение топливного насоса и двигателя вентилятора посредством электромагнитной муфты периодического сцепления;
Регулируемая подача воздуха на горение на сопловой трубе горелки;
Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;

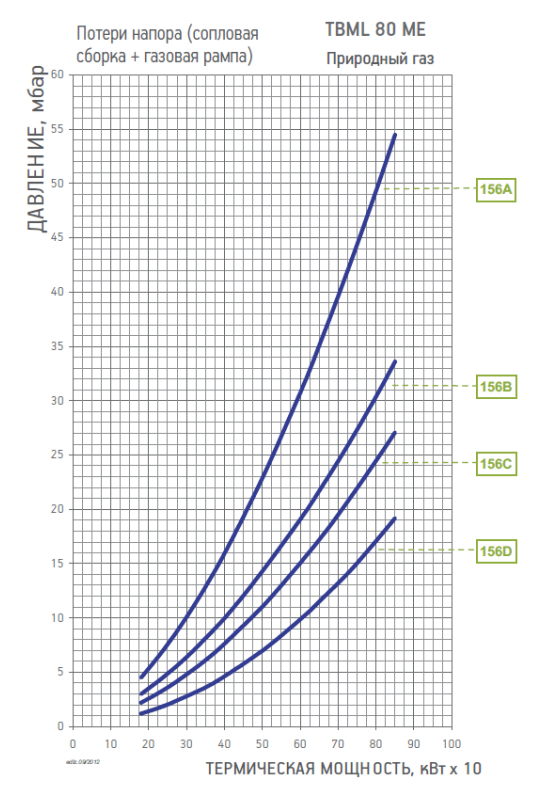

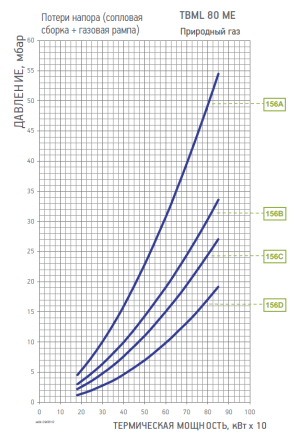

Диаграмма рабочей зоны газовой рампы TBML 80 ME — Диаграмма рабочей зоны газовой рампы

Таблица подбора газовой рампы

Вид газа	Кривая на диаграмме	Версия	P.Max**, мбар	Исполн.	Газовая рампа Код	Регулятор давления газа с фильтром Код	Адаптер - горелка/рампа Код	Контроль герметичности клапанов Код	Схема
ПРИР. ГАЗ	156A	CE/EXP	360	CTV	19990557	в комплекте	96000032	в комплекте	D2
	156B	CE/EXP	360	CTV	19990558	в комплекте	96000007	в комплекте	D2
	156C	CE/EXP	360	CTV	19990559	в комплекте	–	в комплекте	D2
	156D	CE/EXP	500	CTV	19990524	в комплекте	–	в комплекте	D2

Информация для транспортировки горелки

Вес без упаковки, кг 68,1

Вес с упаковкой, кг 88

Ширина упаковки, мм 1070

Глубина упаковки, мм 800

Высота упаковки, мм 700
