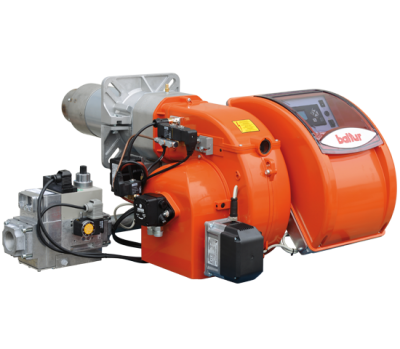

Baltur TBML 50 ME, 56460010

В корзине товаров: 0

Топливо газ/дизель

Вид регулирования прогрессивно-двухступенчатая/модуляционная, двухступенчатая

Минимальная тепловая мощность, кВт 100

Максимальная тепловая мощность, кВт 500

Цена: по запросу

под заказ

- +

Технические характеристики

Регулировка расхода воздуха	электрический сервопривод
Контроль пламени	фотодатчик UV
Отношение минимальной мощности к максимальной	1:5
Устройство переключения вида топлива	ручное
Минимальный расход газа, м3/ч	11
Максимальный расход газа, м3/ч	53
Минимальный расход топлива, кг/ч	17
Максимальный расход топлива, кг/ч	42
Расположение выходного подсоединения газовой рампы	снизу
Напряжение питания, В	400
Мощность двигателя вентилятора, кВт	0,6
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676	Класс 3
Пониженное содержание NOx и CO в выбросах, при сжигании дизельного топлива, в соответствии с требованиями европейского стандарта EN267	Класс 2
Степень защиты электрооборудования	IP54

Четырехполюсный штекер для управления второй ступенью или для подключения электронного ПИД-регулятора мощности;
Семиполюсный штекер для подключения электропитания и предельного термостата;
СЕ версия газовой рампы оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления газа и газовым фильтром;
Панель управления, оснащается дисплеем, отображающим рабочий процесс и клавиатурой для регулировки параметров горелки;
Корпус пульта управления из алюминиевого литья с классом электрозащиты IP55;
Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
Топливная система в составе шестиренчатого насоса, регулятора давления, запорных клапанаов и прессостата аварийного давления;
Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума;
Возможность извлечения смесительного узла без снятия горелки с котла;
Модуляционный режим при работе на газе, двухступенчатый режим при работе на дизельном топливе;
Соединение топливного насоса и двигателя вентилятора посредством электромагнитной муфты периодического сцепления;
Регулируемая подача воздуха на горение на сопловой трубе горелки;
Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;

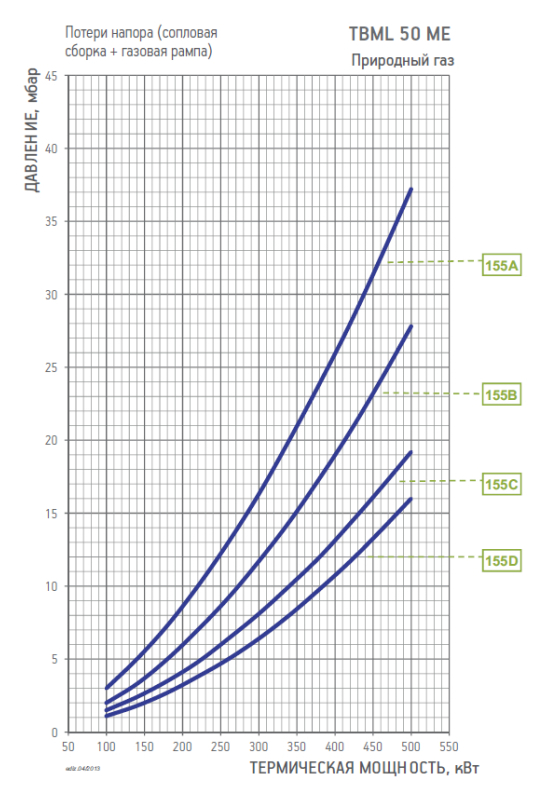

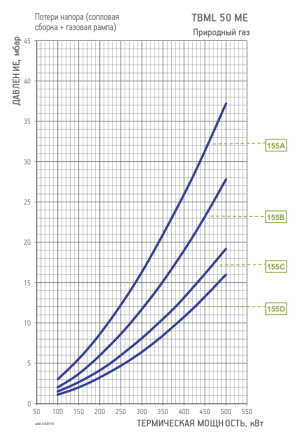

Диаграмма рабочей зоны газовой рампы TBML 50 ME — Диаграмма рабочей зоны газовой рампы

Таблица подбора газовой рампы

Вид газа	Кривая на диаграмме	Версия	P.Max**, мбар	Исполн.	Газовая рампа Код	Регулятор давления газа с фильтром Код	Адаптер - горелка/рампа Код	Контроль герметичности клапанов Код	Схема
ПРИР. ГАЗ	155A	CE/EXP	360	CTV	19990556	в комплекте	96000004	в комплекте	D2
	155B	CE/EXP	360	CTV	19990557	в комплекте	96000004	в комплекте	D2
	155C	CE/EXP	360	CTV	19990558	в комплекте	–	в комплекте	D2
	155D	CE/EXP	360	CTV	19990559	в комплекте	96000013	в комплекте	D2

Информация для транспортировки горелки

Вес без упаковки, кг 50,5

Вес с упаковкой, кг 57

Ширина упаковки, мм 1130

Глубина упаковки, мм 900

Высота упаковки, мм 660
