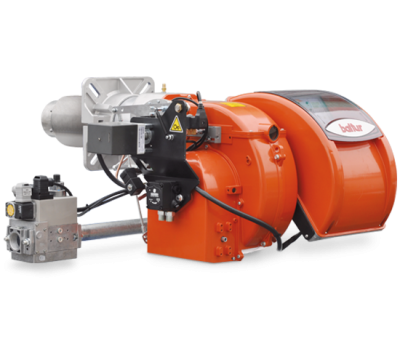

Baltur TBML 50 MC (Код: 56450010)

Топливо газ/дизель
Вид регулирования прогрессивно-двухступенчатая, двухступенчатая
Минимальная тепловая мощность, кВт 100
Максимальная тепловая мощность, кВт 500
Цена: по запросу
под заказ
- +

Технические характеристики

Регулировка расхода воздуха механический регулятор
Контроль пламени фотодатчик UV
Отношение минимальной мощности к максимальной 1:5
Устройство переключения вида топлива ручное
Минимальный расход газа, м3/ч 11
Максимальный расход газа, м3/ч 53
Минимальный расход топлива, кг/ч 17
Максимальный расход топлива, кг/ч 42
Расположение выходного подсоединения газовой рампы снизу
Напряжение питания, В 400
Мощность двигателя вентилятора, кВт 0,6
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676 Класс 3
Пониженное содержание NOx и CO в выбросах, при сжигании дизельного топлива, в соответствии с требованиями европейского стандарта EN267 Класс 2
Степень защиты электрооборудования IP54
  • Четырехполюсный штекер для управления второй ступенью или для подключения электронного ПИД-регулятора мощности;
  • Семиполюсный штекер для подключения электропитания и предельного термостата;
  • СЕ версия газовой рампы оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления газа и газовым фильтром;
  • Модуляционный режим регулирования горения при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с соответствующим датчиком);
  • Панель управления с сигнальными лампами;
  • Корпус пульта управления из алюминиевого литья с классом электрозащиты IP55;
  • Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
  • Топливная система в составе шестиренчатого насоса, регулятора давления, запорных клапанаов и прессостата аварийного давления;
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
  • Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Соединение топливного насоса и двигателя вентилятора посредством электромагнитной муфты периодического сцепления;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;
  • Двухступенчатый прогресивный режим при работе на газе, двухступенчатый режим при работе на дизельном топливе;

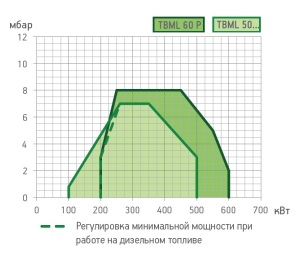

Диаграмма рабочей зоны горелки

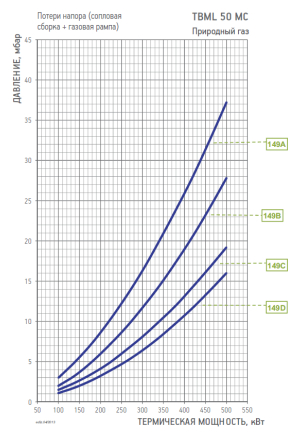

Диаграмма рабочей зоны газовой рампы

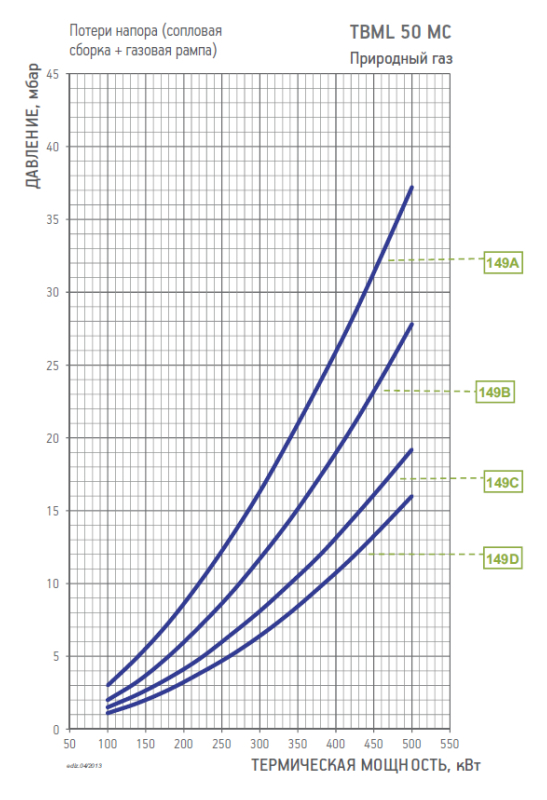

Диаграмма рабочей зоны газовой рампы TBML 50 MC

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код
Регулятор давления газа с фильтром
Код
Адаптер - горелка/рампа
Код
Контроль герметичности клапанов
Код
СхемаПрим.
ПРИР. ГАЗ149ACE/EXP360CTV19990580в комплекте96000004в комплектеD7
149BCE/EXP360CTV19990581в комплекте96000004в комплектеD7
149CCE/EXP360CTV19990582в комплектев комплектеD7
149DCE/EXP360CTV19990583в комплекте96000013в комплектеD7
Информация для транспортировки горелки
Вес без упаковки, кг 50,5
Вес с упаковкой, кг 57
Ширина упаковки, мм 1130
Глубина упаковки, мм 900
Высота упаковки, мм 660
