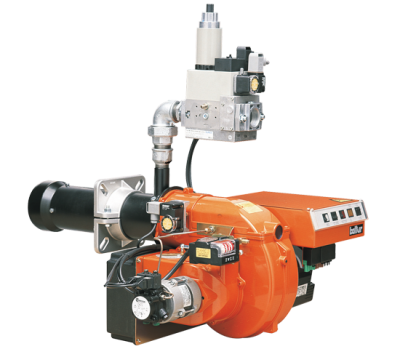

Baltur COMIST 26 SP (Код: 54800010)

Топливо газ/дизель
Вид регулирования со ступенчатым изменением давления топлива
Минимальная тепловая мощность, кВт 130
Максимальная тепловая мощность, кВт 340

Технические характеристики

Регулировка расхода воздуха электрический сервопривод
Контроль пламени фотодатчик UV
Устройство переключения вида топлива ручное
Минимальный расход газа, м3/ч 13,8
Максимальный расход газа, м3/ч 36
Минимальный расход топлива, кг/ч 11
Максимальный расход топлива, кг/ч 28,7
Расположение выходного подсоединения газовой рампы сверху
Напряжение питания, В 230
Мощность двигателя вентилятора, кВт 0,4
Степень защиты электрооборудования IP40
  • CE версия газовой рампы оборудована рабочим и предохранительным клапанами с электромагнитным приводом, реле минимального даления газа, регулятором давления и газовым фильтром;
  • Электродвигатель для привода насоса;
  • Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
  • Топливная система в составе шестиренчатого насоса, регулятора давления и запорных клапанов;
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Возможность выбора газовой рампы с блоком контроля герметичности клапанов;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;
  • Клеммы для управления второй ступенью горелки;
  • Клеммы для подключения электропитания и термостата;
Диаграмма рабочей зоны горелки

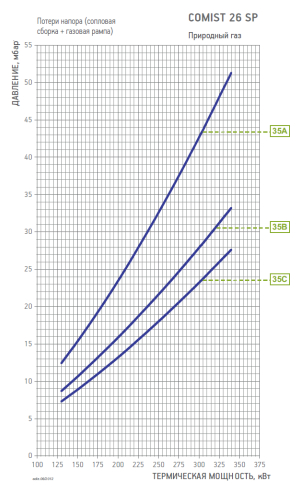

Диаграмма рабочей зоны газовой рампы

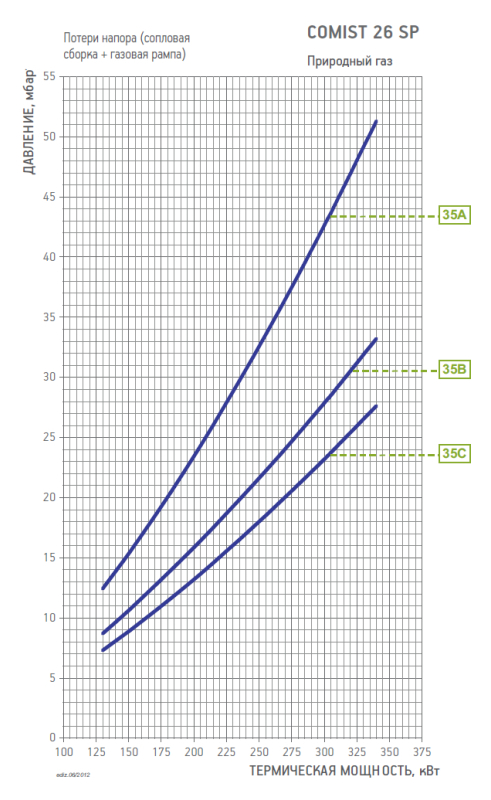

Диаграмма рабочей зоны газовой рампы COMIST 26 SP

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код
Регулятор давления газа с фильтром
Код
Адаптер - горелка/рампа
Код
Контроль герметичности клапанов
Код
СхемаПрим.
ПРИР. ГАЗ35ACE / EXP360 19990020в комплекте96000003B2
CTV19990020в комплекте9600000398000101B212)
35BCE / EXP360 19990024в комплектеB2
CTV19990024в комплекте98000101B212)
35CCE / EXP360 19990168в комплектеB2
CTV19990168в комплекте98000101B212)
Информация для транспортировки горелки
Вес без упаковки, кг 30,8
Вес с упаковкой, кг 53
Ширина упаковки, мм 1080
Глубина упаковки, мм 770
Высота упаковки, мм 700
