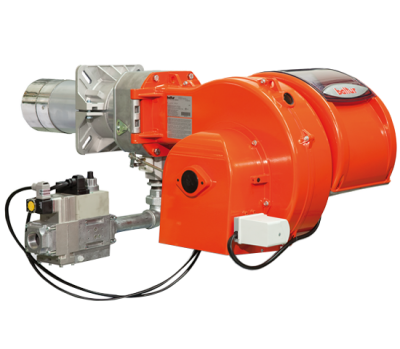

Baltur TBG 85 P V, 17480020

В корзине товаров: 0

Топливо газ

Вид регулирования двухступенчатая

Минимальная тепловая мощность, кВт 170

Максимальная тепловая мощность, кВт 850

Цена: по запросу

под заказ

- +

Технические характеристики

Регулировка расхода воздуха	электрический сервопривод
Контроль пламени	электрод ионизатор
Минимальный расход газа, м3/ч	18
Максимальный расход газа, м3/ч	90
Расположение выходного подсоединения газовой рампы	снизу
Напряжение питания, В	230
Мощность двигателя вентилятора, кВт	1,1
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676	Класс 2
Степень защиты электрооборудования	IP54

Четырехполюсный штекер для управления второй ступенью;
Семиполюсный штекер для подключения электропитания и предельного термостата;
Изменение скорости вращения вентилятора в соответствии с рабочей точкой с помощью инвертора для снижения электропотребления и шума;
СЕ версия газовой рампы оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, реле минимального давления газа, регулятором давления газа и газовым фильтром;
Конструкция воздухозаборника обеспечивает оптимальное положение заслонки при прохождении через него воздуха ;
Панель управления с сигнальными лампами;
Использован материал снижающий шум вентилятора;
Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла;
Корпус пульта управления из алюминиевого литья с классом электрозащиты IP55;
Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
Контроль пламени электродом ионизатором с разъемом для подключения микроамперметра;
Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума;
Возможность извлечения смесительного узла без снятия горелки с котла;
Возможность выбора газовой рампы с блоком контроля герметичности клапанов;
Регулируемая подача воздуха на горение на сопловой трубе горелки;
Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;

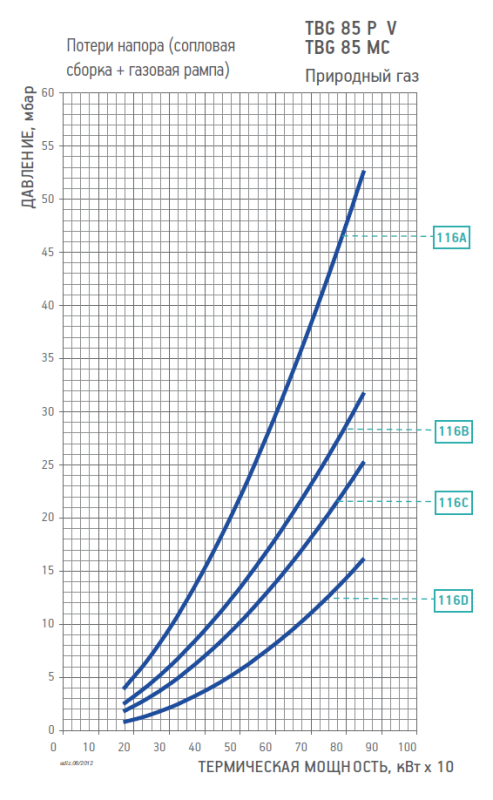

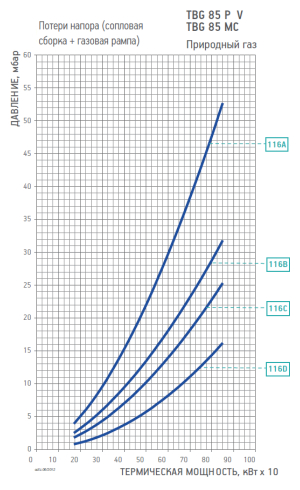

Диаграмма рабочей зоны газовой рампы TBG 85 PV — Диаграмма рабочей зоны газовой рампы

Таблица подбора газовой рампы

Вид газа	Кривая на диаграмме	Версия	P.Max**, мбар	Исполн.	Газовая рампа Код	Регулятор давления газа с фильтром Код	Адаптер - горелка/рампа Код	Контроль герметичности клапанов Код	Схема	Прим.
ПРИР. ГАЗ	116A	CE / EXP	360		19990547	в комплекте	96000032	–	B7
	116A	CE / EXP	360	CTV	19990547	в комплекте	96000032	98000101	B7	12)
	116B	CE / EXP	360		19990548	в комплекте	96000007	–	B7
	116B	CE / EXP	360	CTV	19990548	в комплекте	96000007	98000101	B7	12)
	116C	CE / EXP	360		19990549	в комплекте	–	–	B7
	116C	CE / EXP	360	CTV	19990549	в комплекте	–	98000101	B7	12)
	116D	CE / EXP	500		19990550	в комплекте	–	–	B7
	116D	CE / EXP	500	CTV	19990550	в комплекте	–	98000102	B7	12)

Информация для транспортировки горелки

Вес без упаковки, кг 59

Вес с упаковкой, кг 80

Ширина упаковки, мм 1070

Глубина упаковки, мм 800

Высота упаковки, мм 700
