Baltur TBG 35 PN, 17340010

В корзине товаров: 0

Топливо газ

Вид регулирования прогрессивно-двухступенчатая/модуляционная с пневматическим регулированием

Минимальная тепловая мощность, кВт 80

Максимальная тепловая мощность, кВт 410

Цена: по запросу

под заказ

- +

Технические характеристики

Регулировка расхода воздуха	электрический сервопривод
Контроль пламени	электрод ионизатор
Отношение минимальной мощности к максимальной	1:4
Минимальный расход газа, м3/ч	8
Максимальный расход газа, м3/ч	43
Расположение выходного подсоединения газовой рампы	сверху, снизу
Напряжение питания, В	230
Мощность двигателя вентилятора, кВт	0,4
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676	Класс 3
Степень защиты электрооборудования	IP40

Четырехполюсный штекер для управления второй ступенью или для подключения электронного ПИД-регулятора мощности;
Семиполюсный штекер для подключения электропитания и предельного термостата;
CE версия газовой рампы оборудована рабочим и предохранительным клапанами с пневматическим приводом, реле минимального давления газа, регулятором давления газа и газовым фильтром;
Модуляционный режим регулирования горения при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с соответствующим датчиком);
Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
Контроль пламени электродом ионизатором с разъемом для подключения микроамперметра;
Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
Возможность извлечения смесительного узла без снятия горелки с котла;
Возможность выбора газовой рампы с блоком контроля герметичности клапанов;
Регулируемая подача воздуха на горение на сопловой трубе горелки;
Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;

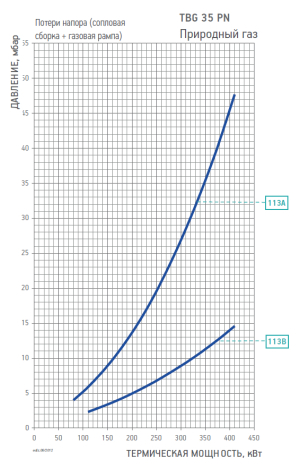

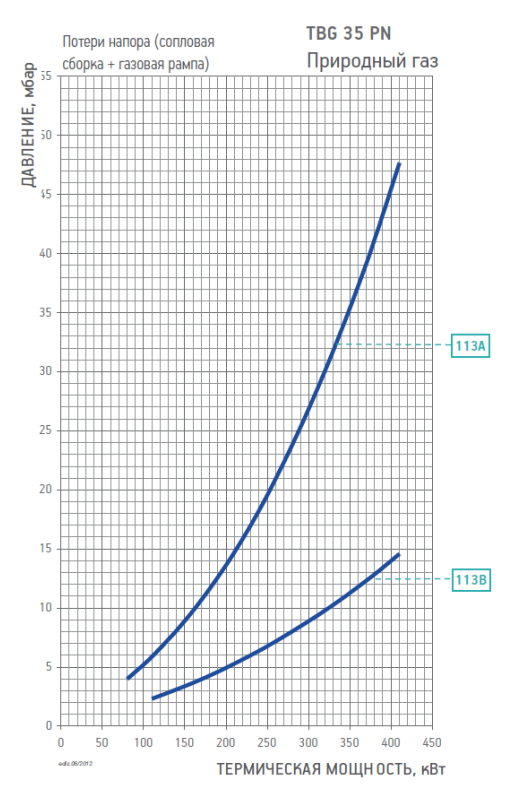

Диаграмма рабочей зоны газовой рампы TBG 35 PN — Диаграмма рабочей зоны газовой рампы

Таблица подбора газовой рампы

Вид газа	Кривая на диаграмме	Версия	P.Max**, мбар	Исполн.	Газовая рампа Код	Регулятор давления газа с фильтром Код	Адаптер - горелка/рампа Код	Контроль герметичности клапанов Код	Схема	Прим.
ПРИР. ГАЗ	113A	CE / EXP	100		19990440	в комплекте	96000005	–	D3
			100	CTV	19990440	в комплекте	96000005	98000100	D3	12)
			360		19990447	в комплекте	96000005	–	D3	9)
			360	CTV	19990447	в комплекте	96000005	98000100	D3	9) 12)
	113B	CE / EXP	100		19990441	в комплекте	96000004	–	D3
	113B	CE / EXP	100	CTV	19990441	в комплекте	96000004	98000100	D3	12)

Информация для транспортировки горелки

Вес без упаковки, кг 28

Вес с упаковкой, кг 30

Ширина упаковки, мм 1030

Глубина упаковки, мм 510

Высота упаковки, мм 410
