Baltur TBG 45 P, 17210010

В корзине товаров: 0

Топливо газ

Вид регулирования двухступенчатая

Минимальная тепловая мощность, кВт 100

Максимальная тепловая мощность, кВт 450

Цена: по запросу

под заказ

- +

Технические характеристики

Регулировка расхода воздуха	электрический сервопривод
Контроль пламени	электрод ионизатор
Минимальный расход газа, м3/ч	11
Максимальный расход газа, м3/ч	48
Расположение выходного подсоединения газовой рампы	сверху, снизу
Напряжение питания, В	230
Мощность двигателя вентилятора, кВт	0,5
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676	Класс 3
Степень защиты электрооборудования	IP44

Четырехполюсный штекер для управления второй ступенью;
Семиполюсный штекер для подключения электропитания и предельного термостата;
CE версия газовой рампы оборудована рабочим и предохранительным клапанами с электромагнитным приводом, реле минимального даления газа, регулятором давления и газовым фильтром;
Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
Контроль пламени электродом ионизатором с разъемом для подключения микроамперметра;
Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума;
Возможность извлечения смесительного узла без снятия горелки с котла;
Возможность выбора газовой рампы с блоком контроля герметичности клапанов;
Регулируемая подача воздуха на горение на сопловой трубе горелки;
Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;

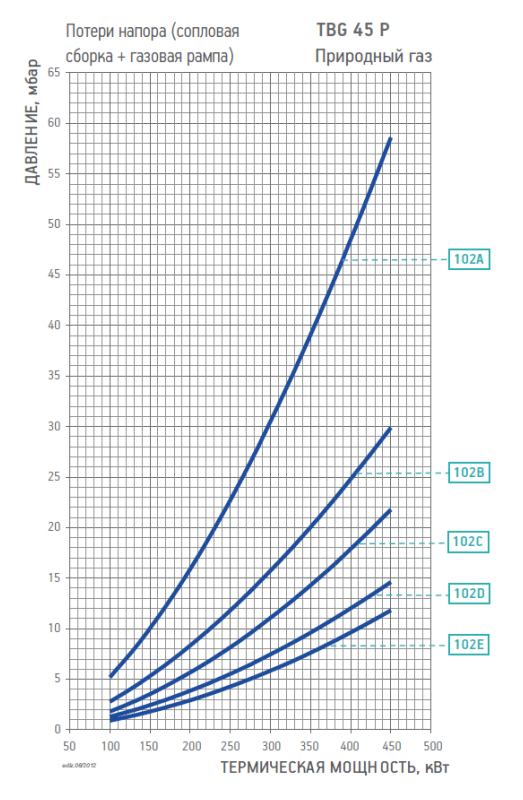

Диаграмма рабочей зоны газовой рампы TBG 45 P — Диаграмма рабочей зоны газовой рампы

Таблица подбора газовой рампы

Вид газа	Кривая на диаграмме	Версия	P.Max**, мбар	Исполн.	Газовая рампа Код	Регулятор давления газа с фильтром Код	Адаптер - горелка/рампа Код	Контроль герметичности клапанов Код	Схема	Прим.
ПРИР. ГАЗ	102A	CE / EXP	360		19990510	в комплекте	96000005	–	B2
	102A	CE / EXP	360	CTV	19990510	в комплекте	96000005	98000101	B2	12)
	102B	CE / EXP	360		19990511	в комплекте	96000004	–	B2
	102B	CE / EXP	360	CTV	19990511	в комплекте	96000004	98000101	B2	12)
	102C	CE / EXP	360		19990512	в комплекте	96000004	–	B2
	102C	CE / EXP	360	CTV	19990512	в комплекте	96000004	98000101	B2	12)
	102D	CE / EXP	360		19990513	в комплекте	–	–	B2
	102D	CE / EXP	360	CTV	19990513	в комплекте	–	98000101	B2	12)
	102E	CE / EXP	360		19990514	в комплекте	96000013	–	B2
	102E	CE / EXP	360	CTV	19990514	в комплекте	96000013	98000101	B2	12)

Информация для транспортировки горелки

Вес без упаковки, кг 32

Вес с упаковкой, кг 40

Ширина упаковки, мм 970

Глубина упаковки, мм 570

Высота упаковки, мм 480
