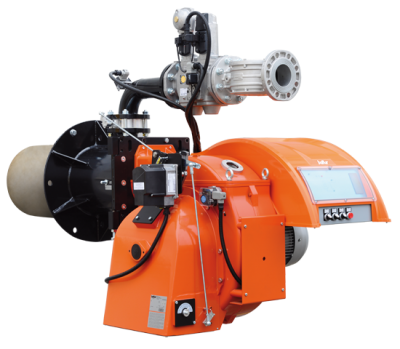

Baltur TBG 480 MC, 67190010

В корзине товаров: 0

Топливо газ

Вид регулирования прогрессивно-двухступенчатая/модуляционная с механическим регулированием

Минимальная тепловая мощность, кВт 480

Максимальная тепловая мощность, кВт 4800

Цена: по запросу

под заказ

- +

Технические характеристики

Регулировка расхода воздуха	механический регулятор
Контроль пламени	электрод ионизатор
Отношение минимальной мощности к максимальной	1:10
Минимальный расход газа, м3/ч	51
Максимальный расход газа, м3/ч	508
Расположение выходного подсоединения газовой рампы	сверху
Напряжение питания, В	400
Мощность двигателя вентилятора, кВт	11
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676	Класс 3
Степень защиты электрооборудования	IP54

СЕ версия газовой рампы оборудована рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального и максимального давления газа, регулятором давления и газовым фильтром;
Модуляционный режим регулирования горения при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с соответствующим датчиком);
Панель управления с сигнальными лампами;
Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла;
Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
Фиксированный крепежный фланец;
Контроль пламени электродом ионизатором с разъемом для подключения микроамперметра;
Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
Возможность извлечения смесительного узла без снятия горелки с котла;
Регулируемая подача воздуха на горение на сопловой трубе горелки;
Клеммы для управления второй ступенью горелки или подключения электронного ПИД-регулятора мощности;
Клеммы для подключения электропитания и термостата;

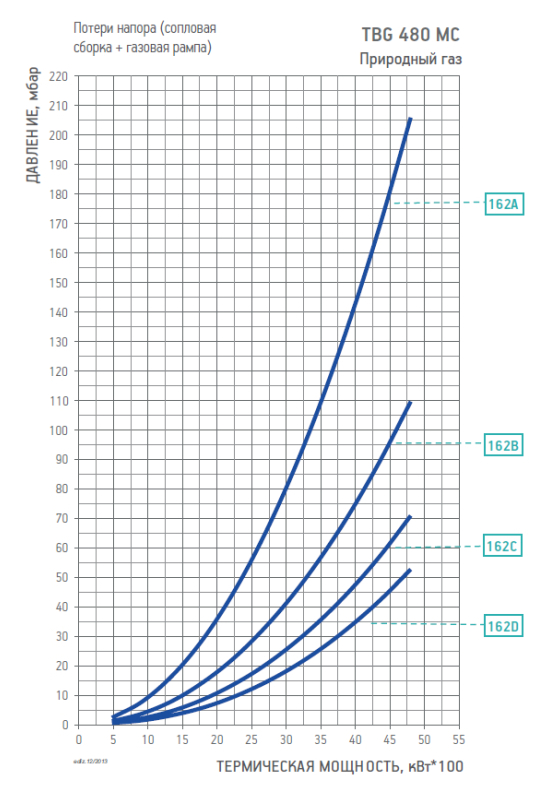

Диаграмма рабочей зоны газовой рампы TBG 480 MC — Диаграмма рабочей зоны газовой рампы

Таблица подбора газовой рампы

Вид газа	Кривая на диаграмме	Версия	P.Max**, мбар	Исполн.	Газовая рампа Код	Регулятор давления газа с фильтром Код	Адаптер - горелка/рампа Код	Контроль герметичности клапанов Код	Схема
ПРИР. ГАЗ	162A	CE / EXP	500	CTV	19990599	в комплекте	–	в комплекте	D8
	162B	CE / EXP	500	CTV	19990600	в комплекте	–	в комплекте	D8
	162C	CE / EXP	500	CTV	19990601	в комплекте	–	в комплекте	D8
	162D	CE / EXP	500	CTV	19990602	в комплекте	–	в комплекте	D8

Информация для транспортировки горелки

Вес без упаковки, кг 270

Вес с упаковкой, кг 330

Ширина упаковки, мм 1530

Глубина упаковки, мм 1150

Высота упаковки, мм 960
