Baltur GI 1000 LX (Код: 15360010)

Топливо газ
Вид регулирования прогрессивно-двухступенчатая/модуляционная с пневматическим регулированием
Минимальная тепловая мощность, кВт 1500
Максимальная тепловая мощность, кВт 10850
Цена: по запросу
под заказ
- +

Технические характеристики

Регулировка расхода воздуха электрический сервопривод
Контроль пламени фотодатчик UV
Отношение минимальной мощности к максимальной 1:7
Минимальный расход газа, м3/ч 159
Максимальный расход газа, м3/ч 1148
Расположение выходного подсоединения газовой рампы снизу
Напряжение питания, В 400
Мощность двигателя вентилятора, кВт 22
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676 Класс 3
Степень защиты электрооборудования IP40
  • СЕ версия газовой рампы оборудована рабочим и предохранительным клапанами с пневматическим приводом, контролем герметичности клапанов, реле минимального и максимального давления газа, регулятором давления газа и газовым фильтром;
  • Модуляционный режим регулирования горения при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с соответствующим датчиком);
  • Панель управления с сигнальными лампами;
  • Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла;
  • Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
  • Фиксированный крепежный фланец;
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
  • Газовая рампа линии розжига оборудована рабочим и предохранительным клапанами, реле минимального давления, регулятором давления газа и газовым фильтром;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Клеммы для управления второй ступенью горелки или подключения электронного ПИД-регулятора мощности;
  • Клеммы для подключения электропитания и термостата;
Диаграмма рабочей зоны горелки

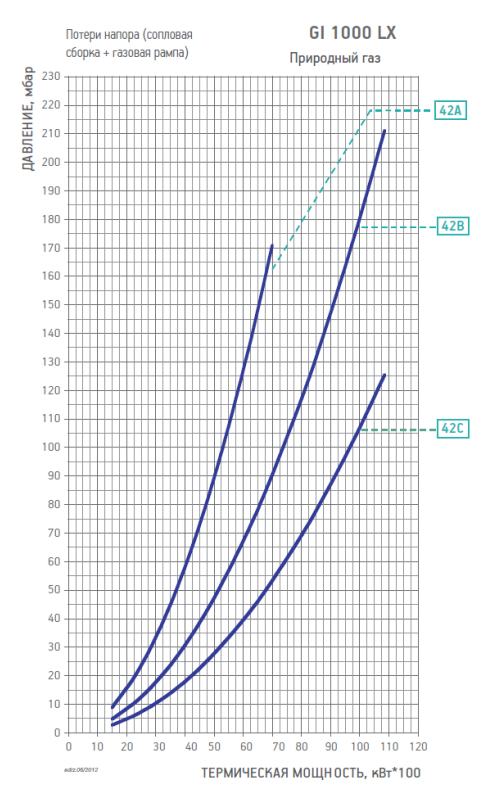

Диаграмма рабочей зоны газовой рампы
Диаграмма рабочей зоны газовой рампы GI 1000 LX

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код
Регулятор давления газа с фильтром
Код
Адаптер - горелка/рампа
Код
Контроль герметичности клапанов
Код
СхемаПрим.
ПРИР. ГАЗ42ACE500CTV19990468в комплекте98000101D311)
EXP500 19990468в комплектеDE3
CTV19990468в комплекте98000101DE3
42BCE500CTV19990469в комплекте98000101D311)
EXP500 19990469в комплектеDE3
CTV19990469в комплекте98000101DE3
42CCE500CTV19990470в комплекте98000101D311)
EXP500 19990470в комплектеDE3
CTV19990470в комплекте98000101DE3
Информация для транспортировки горелки
Вес без упаковки, кг 540
Вес с упаковкой, кг 640
Ширина упаковки, мм 2610
Глубина упаковки, мм 1760
Высота упаковки, мм 1470
