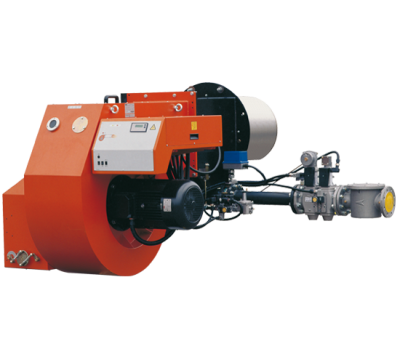

Baltur GI 1000 LX ME (Код: 66570050)

Топливо газ
Вид регулирования прогрессивно-двухступенчатая/модуляционная с электронным регулированием
Минимальная тепловая мощность, кВт 1500
Максимальная тепловая мощность, кВт 10850
Цена: по запросу
под заказ
- +

Технические характеристики

Регулировка расхода воздуха электрический сервопривод
Контроль пламени фотодатчик IRD
Отношение минимальной мощности к максимальной 1:7
Минимальный расход газа, м3/ч 159
Максимальный расход газа, м3/ч 1148
Расположение выходного подсоединения газовой рампы снизу
Напряжение питания, В 400
Мощность двигателя вентилятора, кВт 22
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676 Класс 3
Степень защиты электрооборудования IP40
  • СЕ версия газовой рампы оборудована рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального и максимального давления газа, регулятором давления и газовым фильтром;
  • Панель управления, оснащается дисплеем, отображающим рабочий процесс и клавиатурой для регулировки параметров горелки;
  • Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла;
  • Фиксированный крепежный фланец;
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
  • Газовая рампа линии розжига оборудована рабочим и предохранительным клапанами, реле минимального давления, регулятором давления газа и газовым фильтром;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Клеммы для подключения электронного ПИД-регулятора мощности;

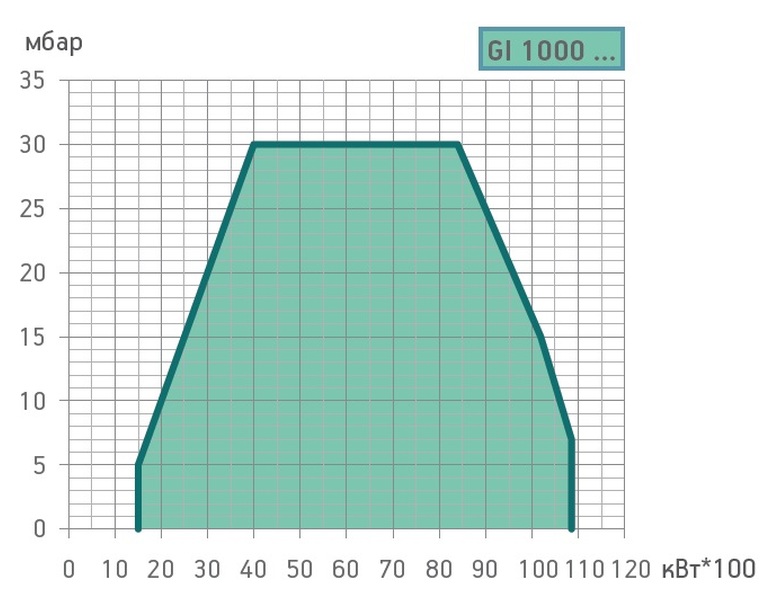

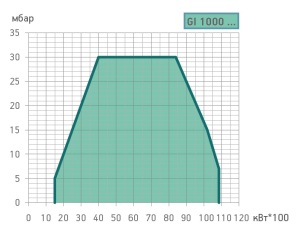

Диаграмма рабочей зоны горелки
Диаграмма рабочей зоны газовой рампы

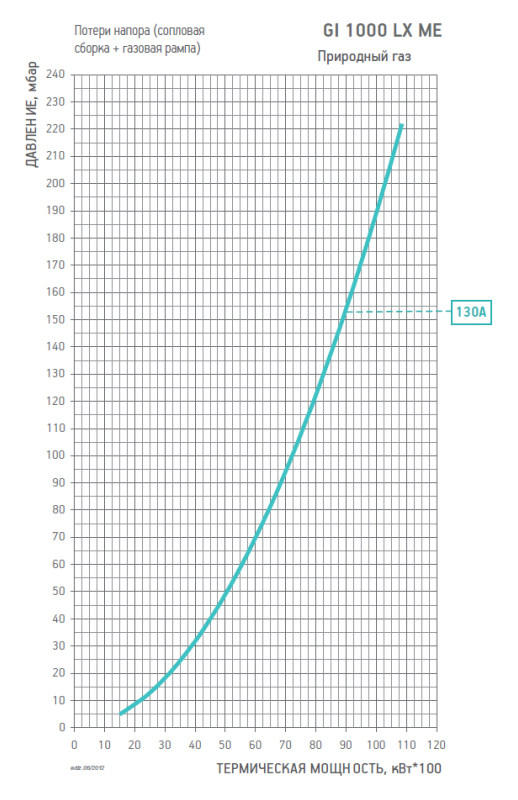

Диаграмма рабочей зоны газовой рампы GI 1000 LX ME

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код
Регулятор давления газа с фильтром
Код
Адаптер - горелка/рампа
Код
Контроль герметичности клапанов
Код
СхемаПрим.
ПРИР. ГАЗ130ACE / EXP500CTVв комплектев комплектев комплектеD6
Информация для транспортировки горелки
Вес без упаковки, кг 580
Вес с упаковкой, кг 680
Ширина упаковки, мм 2610
Глубина упаковки, мм 1760
Высота упаковки, мм 1470
