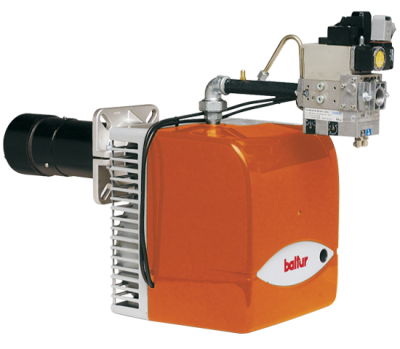

Baltur BTG 20 LX (Код: 15100010)

Топливо газ
Вид регулирования прогрессивно-двухступенчатая/модуляционная с пневматическим регулированием
Минимальная тепловая мощность, кВт 60
Максимальная тепловая мощность, кВт 205
Цена: по запросу
под заказ
- +

Технические характеристики

Регулировка расхода воздуха электрический сервопривод
Контроль пламени электрод ионизатор
Отношение минимальной мощности к максимальной 1:3
Минимальный расход газа, м3/ч 6,3
Максимальный расход газа, м3/ч 21,7
Расположение выходного подсоединения газовой рампы сверху
Напряжение питания, В 230
Мощность двигателя вентилятора, кВт 0,2
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676 Класс 3
Степень защиты электрооборудования IP40
  • Четырехполюсный штекер для управления второй ступенью или для подключения электронного ПИД-регулятора мощности;
  • Семиполюсный штекер для подключения электропитания и предельного термостата;
  • CE версия газовой рампы оборудована рабочим и предохранительным клапанами с пневматическим приводом, реле минимального давления газа, регулятором давления газа и газовым фильтром;
  • Модуляционный режим регулирования горения при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с соответствующим датчиком);
  • Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
  • Контроль пламени электродом ионизатором с разъемом для подключения микроамперметра;
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Возможность выбора газовой рампы с блоком контроля герметичности клапанов;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;
  • Звукоизоляционный пластиковый кожух;

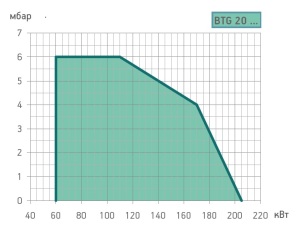

Диаграмма рабочей зоны горелки
Диаграмма рабочей зоны газовой рампы

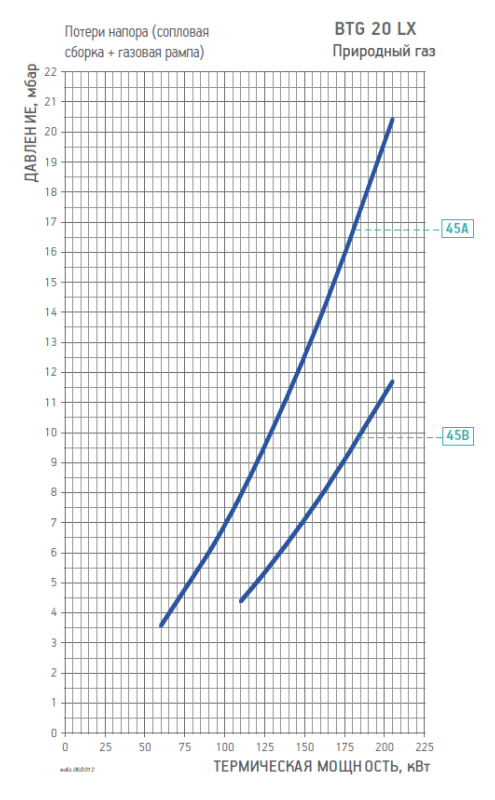

Диаграмма рабочей зоны газовой рампы BTG 20 LX

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код
Регулятор давления газа с фильтром
Код
Адаптер - горелка/рампа
Код
Контроль герметичности клапанов
Код
СхемаПрим.
ПРИР. ГАЗ45ACE / EXP100 19990440в комплектеD3
CTV19990440в комплекте98000100D312)
360 19990447в комплектеD39)
CTV19990447в комплекте98000100D39) 12)
45BCE / EXP100 19990441в комплекте96000031D3
CTV19990441в комплекте9600003198000100D312)
Информация для транспортировки горелки
Вес без упаковки, кг 17
Вес с упаковкой, кг 18
Ширина упаковки, мм 780
Глубина упаковки, мм 370
Высота упаковки, мм 410
