Baltur BGN 390 LX, 15290010

В корзине товаров: 0

Топливо газ

Вид регулирования прогрессивно-двухступенчатая/модуляционная с пневматическим регулированием

Минимальная тепловая мощность, кВт 400

Максимальная тепловая мощность, кВт 3600

Цена: по запросу

под заказ

- +

Технические характеристики

Регулировка расхода воздуха	электрический сервопривод
Контроль пламени	электрод ионизатор
Отношение минимальной мощности к максимальной	1:8
Минимальный расход газа, м3/ч	42
Максимальный расход газа, м3/ч	418
Расположение выходного подсоединения газовой рампы	сверху
Напряжение питания, В	400
Мощность двигателя вентилятора, кВт	7
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676	Класс 3
Степень защиты электрооборудования	IP54

Четырехполюсный штекер для управления второй ступенью или для подключения электронного ПИД-регулятора мощности;
Семиполюсный штекер для подключения электропитания и предельного термостата;
СE версия газовой рампы оборудована рабочим и предохранительным клапанами с пневматическим приводом, контролем герметичности клапанов, реле минимального давления газа, регулятором давления и газовым фильтром;
Модуляционный режим регулирования горения при установке электронного регулятора мощности в панели управления (должен быть заказан вместе с соответствующим датчиком);
Панель управления с сигнальными лампами;
Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла;
Корпус пульта управления из алюминиевого литья с классом электрозащиты IP55;
Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
Контроль пламени электродом ионизатором с разъемом для подключения микроамперметра;
Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
Возможность извлечения смесительного узла без снятия горелки с котла;
Регулируемая подача воздуха на горение на сопловой трубе горелки;
Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;

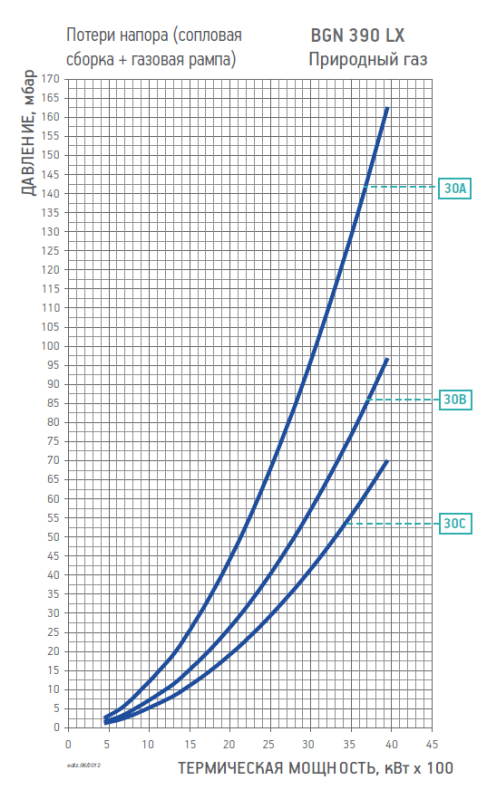

Диаграмма рабочей зоны газовой рампы BGN 390 LX — Диаграмма рабочей зоны газовой рампы

Таблица подбора газовой рампы

Вид газа	Кривая на диаграмме	Версия	P.Max**, мбар	Исполн.	Газовая рампа Код	Регулятор давления газа с фильтром Код	Адаптер - горелка/рампа Код	Контроль герметичности клапанов Код	Схема	Прим.
ПРИР. ГАЗ	30A	CE	500	CTV	19990530	в комплекте	96000012	98000102	D3	11)
		EXP	500		19990530	в комплекте	96000012	–	DE3
		EXP	500	CTV	19990530	в комплекте	96000012	98000102	DE3
	30B	CE	500	CTV	19990539	в комплекте	96005003	98000101	D3	11)
		EXP	500		19990539	в комплекте	96005003	–	DE3
		EXP	500	CTV	19990539	в комплекте	96005003	98000101	DE3
	30C	CE	500	CTV	19990485	в комплекте	96005004	98000101	D3	11)
		EXP	500		19990485	в комплекте	96005004	–	DE3
		EXP	500	CTV	19990485	в комплекте	96005004	98000101	DE3

Информация для транспортировки горелки

Вес без упаковки, кг 239

Вес с упаковкой, кг 310

Ширина упаковки, мм 1250

Глубина упаковки, мм 1150

Высота упаковки, мм 960
