Garioni Naval - Бак расширительный диатермического масла - VES

Модели серии Бак расширительный диатермического масла - VES

  • VES 300
  • VES 500
  • VES 800
  • VES 1000
  • VES 1500
  • VES 2000
  • VES 3000
  • VES 4000
  • VES 5000

Расширительные баки GARIONI NAVAL модели VES для систем циркуляции диатермического масла являются баками атмосферного типа и применяются для компенсации увеличения объема диатермического масла при его нагреве. Емкость линейки расширительных баков GARIONI NAVAL модели VES для диатермического масла составляет от 300 до 5000 литров. Рабочее избыточное давление внутри бака хранения диатермического масла при температуре до 200°С составляет не более 0,2 кг/см.кв.

Выделившиеся при нагреве из масла газы отводятся через воздушный сапун в атмосферу. При работе системы циркуляции диатермического масла с температурой 260 – 300 °С применяются расширительные баки, работающие под избыточным давление до 6,0 кг/см.кв. В этом случае избыточное давление в баке создается посредствам закачки в него азотной подушки для предотвращения вскипания масла в системе и предотвращения преждевременного его окисления в результате контакта с атмосферным кислородом.

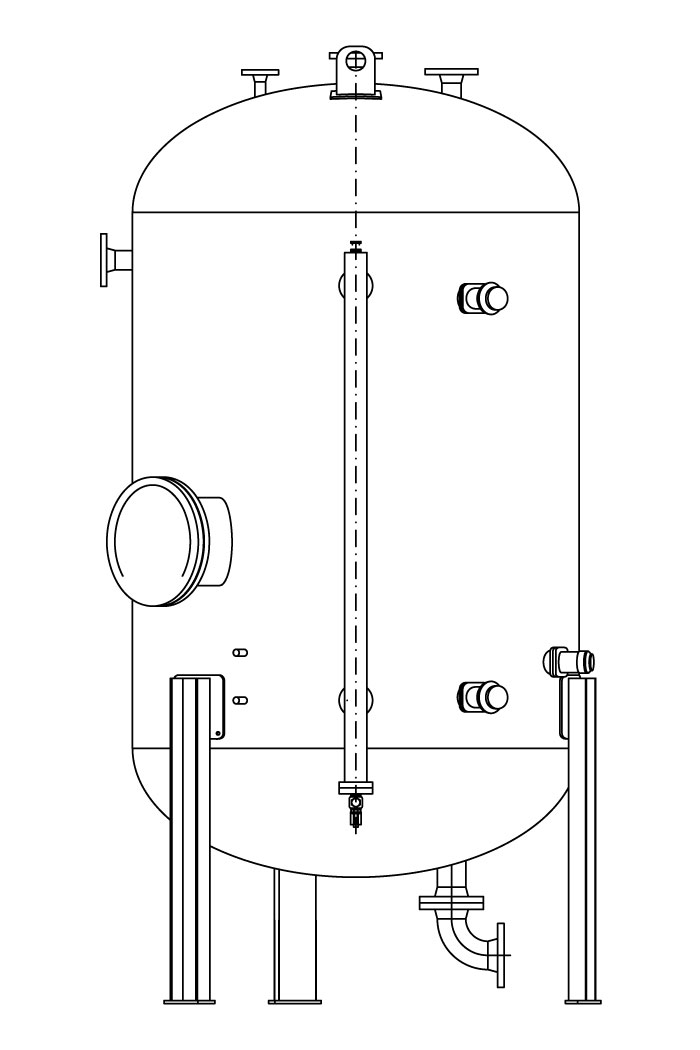

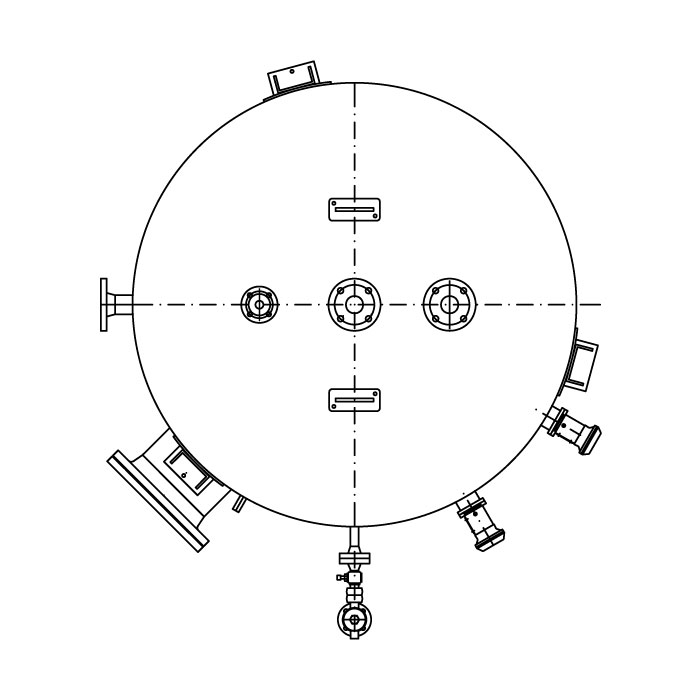

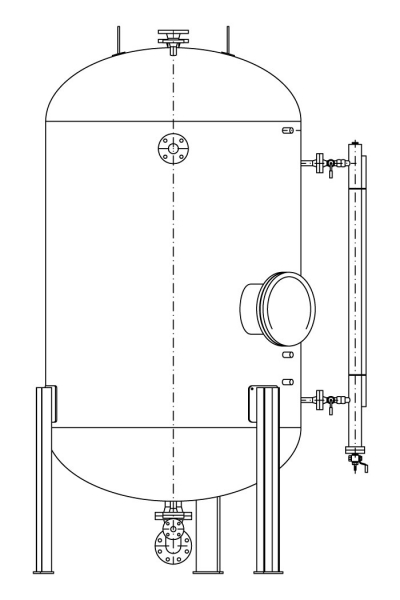

Бак представляет собой горизонтальную или вертикальную емкость., и оснащается дренажным, переливным и подающим патрубками с отсечными клапанами. При работе с азотной подушкой, в составе закрытой системе циркуляции, расширительный бак оснащается предохранительным клапаном. Для создания необходимого статического давления в открытой системе циркуляции диатермического масла атмосферный расширительный бак располагают в самой верхней точке системы, на высоте не менее 6 метров.

Расширительные баки GARIONI NAVAL модели VES изготавливается из стали 20. Толщина стенки расширительного бака варьируется в зависимости от его рабочего давления.

Расширительные баки GARIONI NAVAL модели VES оснащены автоматикой аварийной сигнализации по минимальному уровню масла в баке, а также визуальными КИП: манометром давления внутри бака, термометром температуры масла внутри бака и визуальным индикатором уровня масла внутри расширительного бака. При использовании в закрытых системах циркуляции под давлением азота расширительный бак оснащается дополнительной автоматикой для контроля и поддержания рабочего давления азота в баке и аварийной сигнализации в случае снижения или превышения предельных значений давления.

Расширительные баки GARIONI NAVAL модели VES имеют как береговое, так и судовое исполнение.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАСШИРИТЕЛЬНОГО БАКА ДИАТЕРМИЧЕСКОГО МАСЛА мод. VES 300 - 1500

МОДЕЛЬVE 300VE 500VE 800VE 1000VE 1500
Полная внутренняя емкость, л30050080010001500
Присоединительный размер трубопровода перелива1"1 1/4"2"2"2"
Присоединительный размер для трубопровода от системы циркуляции масла1"1 1/4"2"2"2"
Присоединительный размер для трубопровода дренажа1"1 1/4"2"2"2"
Присоединительный размер для трубопровода соединения с атмосферой1"1 1/4"2"2"2"
Присоединительный размер контроля уровня1"1 1/4"2"2"2"
Наружный диаметр, мм550650800800950
Длина (L), мм75085090010001285
Высота (H), мм14401730194021402310
Вес, кг4055-210-

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАСШИРИТЕЛЬНОГО БАКА ДМАТЕРМИЧЕСКОГО МАСЛА мод. VES 2000 - 5000

МОДЕЛЬVE 2000VE 3000VE 4000VE 5000
Полная внутренняя емкость, л2000300040005000
Присоединительный размер трубопровода перелива2"---
Присоединительный размер для трубопровода от системы циркуляции масла2"-DN65 PN16-
Присоединительный размер для трубопровода дренажа2"-DN40 PN16-
Присоединительный размер для трубопровода соединения с атмосферой2"---
Присоединительный размер контроля уровня2"---
Наружный диаметр, мм1100-1400-
Длина (L), мм1300-2090-
Высота (H), мм2390-3670-
Вес, кг215-850-
Чертеж расширительного бака VE для диатермического масла V=300л (Р=6,0 бар)
Чертеж расширительного бака VE для диатермического масла V=300л (атмосферный)
Чертеж расширительного бака VE для диатермического масла V=500л (Р=6,0 бар)
Чертеж расширительного бака VE для диатермического масла V=500л (атмосферный)
Чертеж расширительного бака VE для диатермического масла V=800л (атмосферный)
Чертеж расширительного бака VE для диатермического масла V=850л (судового исполнения)
Чертеж расширительного бака VE для диатермического масла V=1000л (атмосферный)
Чертеж расширительного бака VE для диатермического масла V=1500л (атмосферный)
Чертеж расширительного бака VE для диатермического масла V=1500л (судового исполнения)
Чертеж расширительного бака VE для диатермического масла V=2000л (атмосферный)
Чертеж расширительного бака VE для диатермического масла V=2000л (судового исполнения)
Чертеж расширительного бака VE для диатермического масла V=2500л (Р=6,0 бар)
Чертеж расширительного бака VE для диатермического масла V=3000л (атмосферный)
Чертеж расширительного бака VE для диатермического масла V=3500л (атмосферный)
Чертеж расширительного бака VE для диатермического масла V=4000л (Р=6,0 бар)
