Garioni Naval - Бак питательной воды (горизонтальный) - FW

Модели серии Бак питательной воды (горизонтальный) - FW

  • FW 300
  • FW 500
  • FW 800
  • FW 1000
  • FW 1500
  • FW 2000
  • FW 3000
  • FW 4000
  • FW 5000

Бак хранения питательной воды GARIONI NAVAL FW являются баками атмосферного типа и применяются для хранения химически подготовленной после установок химводоподготовки питательной воды для паровых котлов. Бак также может использоваться для сбора возвращаемого с технологических установок-потребителей пара конденсата. Емкость линейки баков хранения питательной воды GARIONI NAVAL FW составляет от 300 до 5000 литров. Рабочее избыточное давление внутри бака хранения питательной воды при температуре воды 98°С составляет менее 0,2 кг/см.кв.

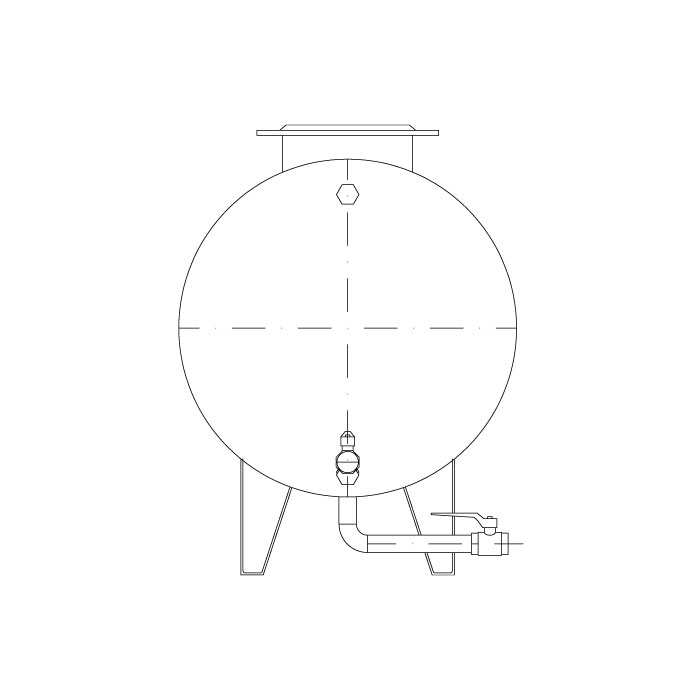

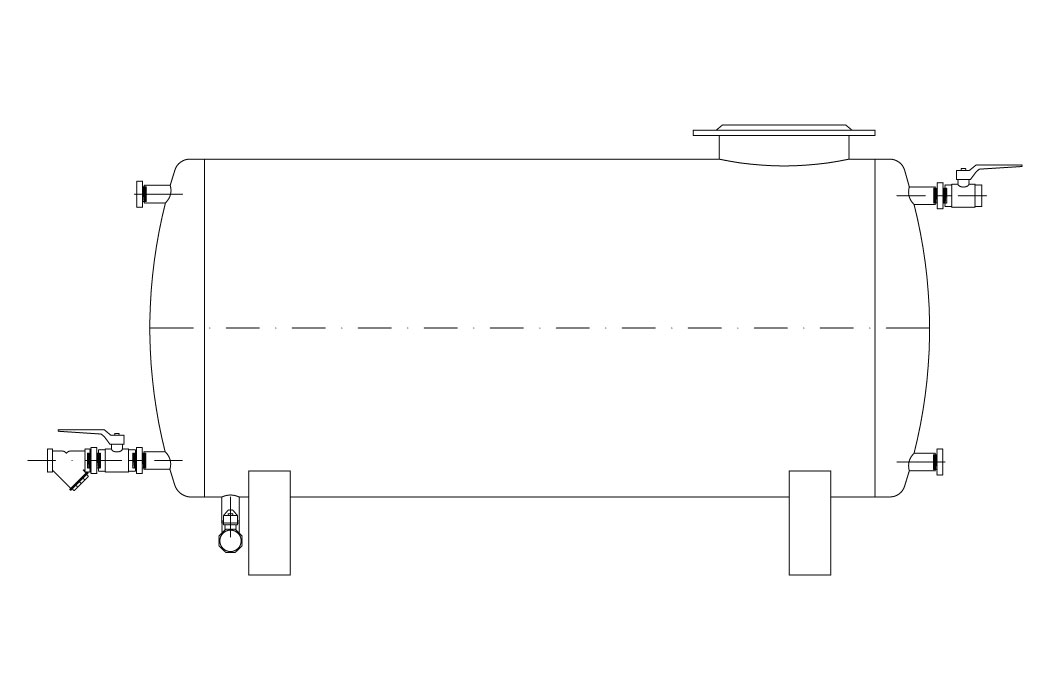

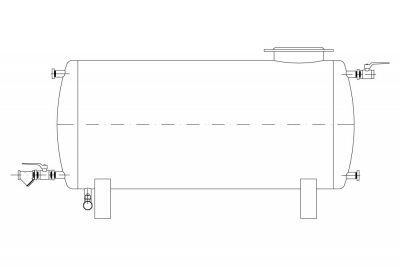

Бак хранения питательной воды конструктивно может быть вертикального или горизонтального исполнения, и оснащается дренажным, переливным, наполнительным и подающим патрубками с отсечными шаровыми клапанами. На баке, в его верхней части, имеется смотровой люк. Выделившиеся при нагреве из воды растворенные газы отводятся через воздушный сапун в атмосферу.

Бак хранения питательной воды GARIONI NAVAL FW изготавливается из оцинкованной стали или по заказу может быть выполнен из нержавеющей стали.

По заказу бак хранения питательной воды может быть оснащен автоматикой безопасности по минимальному уровню воды и электромагнитным клапаном автоматической подпитки бака.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БАКА ПИТАТЕЛЬНОЙ ВОДЫ мод. FW 300 - 1500

МОДЕЛЬSERB 300SERB 500SERB 800SERB 1000SERB 1500
Полная внутренняя емкость, л30050080010001500
Присоединительный размер трубопровода перелива1"1 1/4"1 1/2"1 1/2"2"
Присоединительный размер для трубопровода возврата конденсата1"1"1"1"1"
Присоединительный размер для трубопровода дренажа1 1/4"1 1/4"1 1/4"1 1/4"1 1/4"
Присоединительный размер для трубопровода подачи исходной воды в бак1"1 1/4"1 1/2"1 1/2"2"
Присоединительный размер для трубопровода соединения с атмосферой1"1"1"1"1"
Присоединительный размер для трубопровода подачи питательной воды в котел1"1 1/4"1 1/2"1 1/2"2"
Наружный диаметр, мм5506507508501100
Длина (L), мм-18251780--
Высота (H), мм-8001100--
Вес, кг39557985137

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БАКА ПИТАТЕЛЬНОЙ ВОДЫ мод. FW 2000 - 5000

МОДЕЛЬSERB 2000SERB 3000SERB 4000SERB 5000
Полная внутренняя емкость, л2000300040005000
Присоединительный размер трубопровода перелива2"2 1/2"3"3"
Присоединительный размер для трубопровода возврата конденсата1"1"1"1"
Присоединительный размер для трубопровода дренажа1 1/4"1 1/4"1 1/4"1 1/4"
Присоединительный размер для трубопровода подачи исходной воды в бак2"2 1/2"3"3"
Присоединительный размер для трубопровода соединения с атмосферой1"1"1"1"
Присоединительный размер для трубопровода подачи питательной воды в котел2"2 1/2"3"3"
Наружный диаметр, мм1200127014301600
Длина (L), мм----
Высота (H), мм----
Вес, кг154218330380
