Серия TH/EG змеевиковых термомасляных котлов-утилизаторов тепла вертикального исполнения с принудительной циркуляцией, имеет рабочую температуру масла до 300°С и рабочее давление до 10 бар. Котел-утилизатор устанавливается на газоход, отводящий горячие дымовые газы от главного ходового двигателя судна, и разрабатывается индивидуально под определенный расход отработанных дымовых газов. Паропроизводительность котла-утилизатора зависит от мощности главного ходового двигателя судна и может варьироваться в диапазоне от 105 до 350 кВт. Возможно специальное исполнение котла TH/EG с теплопроизводительностью до 1 400 кВт. Данная серия котлов может устанавливаться на речных и морских судах ледокольного класса. Основное применение котлы серии TН/EG находят как основные паровые котлы в единой термомасляной судовой системе в комплекте со вспомогательным термомасляным котлом ТН и теплообменниками-потребителями тепла, нагревающими контур циркуляции гликоля.

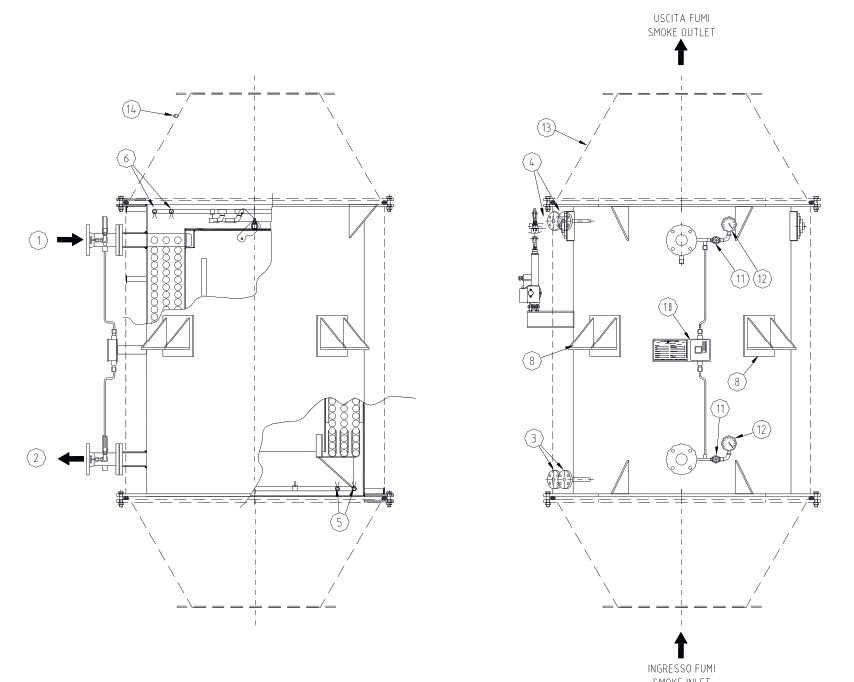

Основные конструкционные особенности котла серии TH/EG:

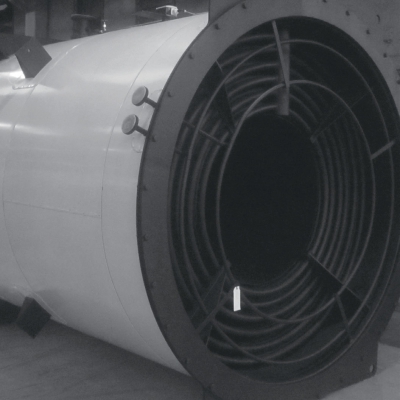

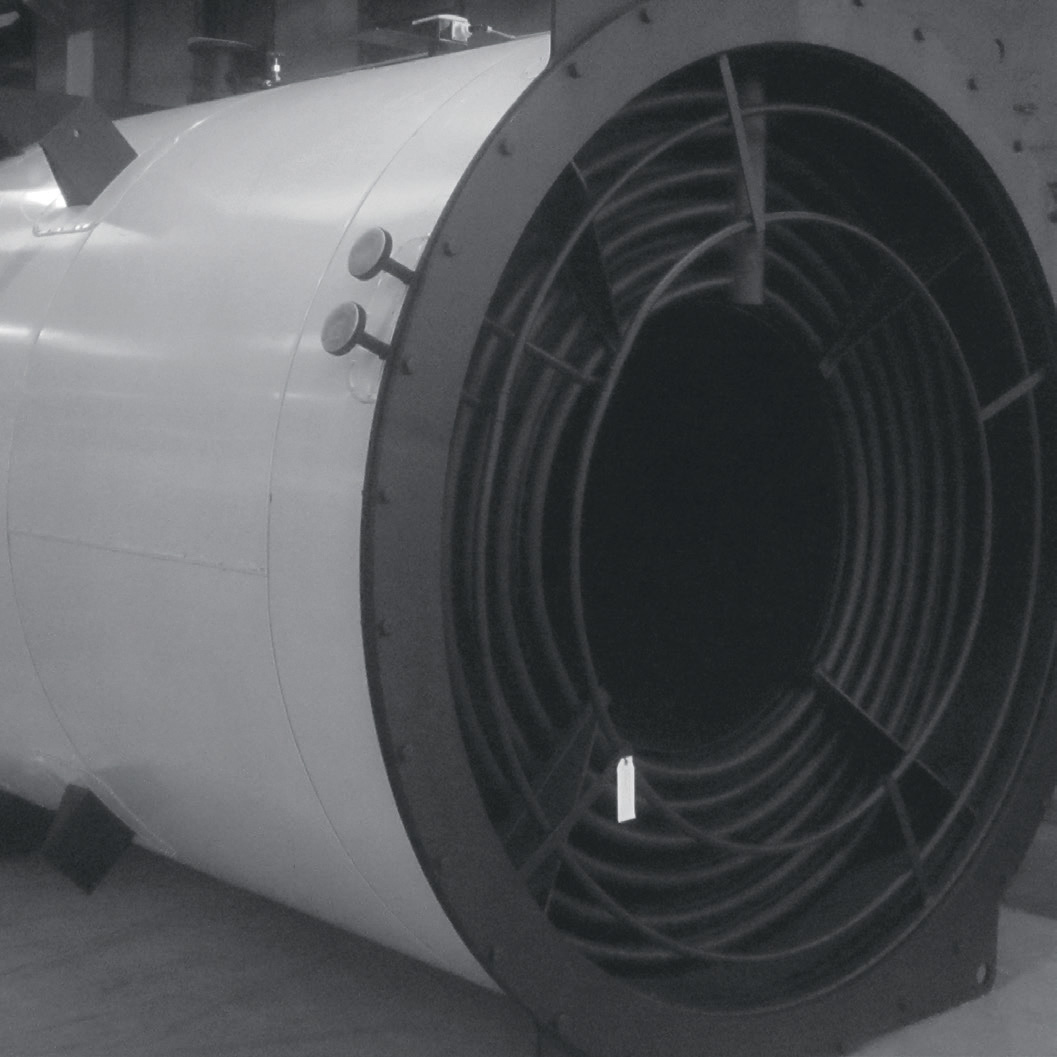

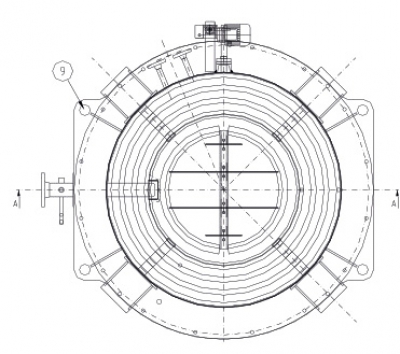

- Теплообменная поверхность, состоящая из двух или трех коаксиально расположенных змеевиков, объединенными общими коллекторами;
- Противоток масла в змеевике и дымовых газов снаружи змеевика;
- Принудительная циркуляция масла в змеевике котла посредствам высокотемпературного центробежного насоса;
- Наружная теплоизоляция толщиной 100 мм с защитным металлическим покрытием по цилиндрической поверхности котла;
- Вертикальное исполнение котла обеспечивает возможность размещения в стесненных условиях машинного отделения судна;
- Малый внутренний объем масла позволяет применять котел в стесненных условиях машинного отделения судна;
- Относительно малый вес котла с маслом;
- Байпасный канал с заслонкой для регулирования протока дымовых газов через теплообменные поверхности котла;
- Система автоматики безопасности и управления теплопроизводительностью;
- Открываемые передние и задняя крышки котла обеспечивают легкий доступ к змеевику для чистки, планового технического обслуживания и ремонта;
- Возможность извлечения и замены змеевика;
- Встроенная система отмывки змеевика от сажевых отложений;
- Встроенная система пожаротушения сажевых отложений.
Стандартная комплектация котла.
Средства безопасности и контроля:
- Два электронных термостата безопасности;
- Датчики температуры масла на входе и выходе масла из котла;
- Электромеханический термостат безопасности с ручной разблокировкой;
- Электронное ограничение максимальной рабочей температуры;
- Система контроля дифференциального давления масла на входе и выходе змеевика;
- Система контроля температуры дымовых газов;
- Манометры давления масла на входе и выходе змеевика;
Управляющие устройства:
- Контроллер модулированного управления теплопроизводительностью котла;
- Регулируемое значение уставки температуры масла на выходе из котла;
- Электропривод дымовой заслонки котла.
Циркуляционная группа:
- Два центробежных высокотемпературных насоса циркуляции масла в котле с комплектом запорной арматуры, компенсаторов и соединительных трубопроводов.
Горелка:
- Главный выключатель, выключатель насоса, селектор выбора рабочего насоса, селектор выбора режима работы дымовой заслонки (руч./авт.), аварийная сирена, контрольные индикаторные лампы, дисплей для индикации температуры масла на входе в котле, дисплей индикации температуры масла на выходе из котла, дисплей индикации температуры дымовых газов на котле.
