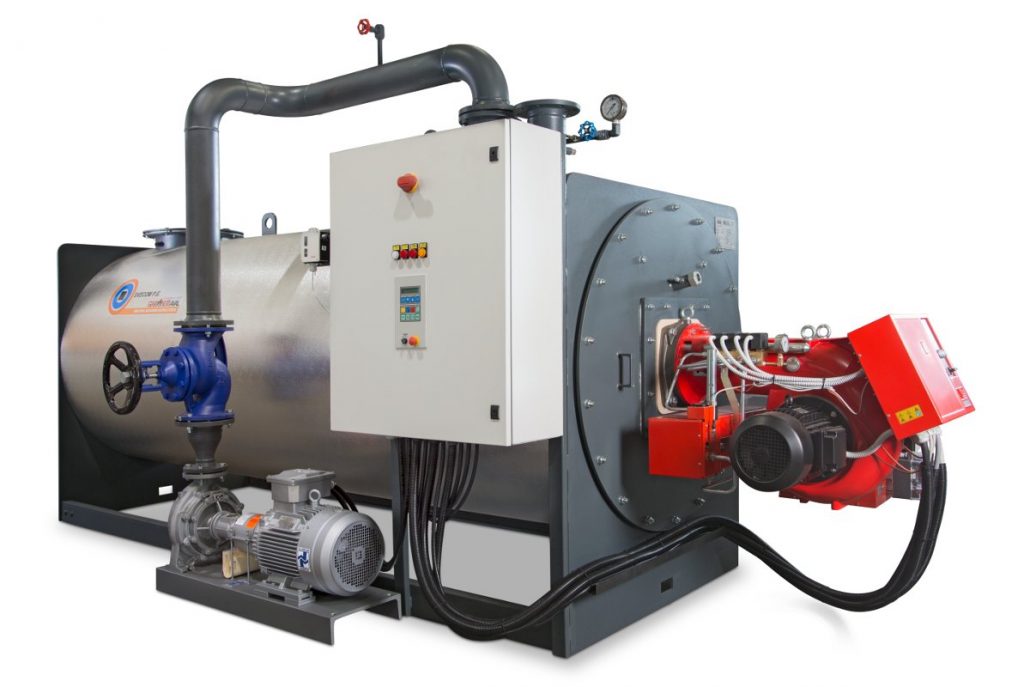

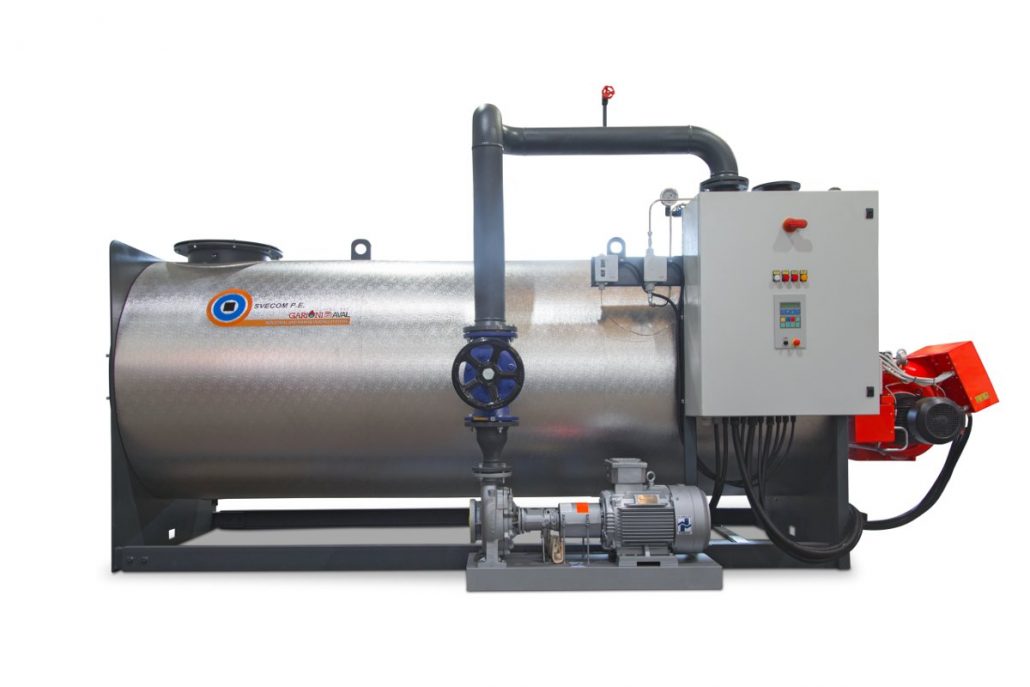

Серия змеевиковых термомасляных котлов TH имеет рабочую температуру масла до 300°С и давление до 10 бар Диапазон тепловой мощности данной линейки котлов составляет от 174 до 8 141 кВт. Возможно специальное исполнение котла TH с теплопроизводительностью до 10 000 кВт. Данная серия котлов предназначенадля для эксплуатации на речных и морских судах.
Основные конструкционные особенности котла серии TH:
- 3-х ходовая топка, состоящая из двух коаксиально расположенных змеевиков, обеспечивает высокий КПД 87 - 90% и низкое содержание NOx в дымовых газах;
- Наружная теплоизоляция толщиной 100 мм с защитным металлическим покрытием по цилиндрической поверхности котла;
- Малый внутренний объем масла и пара позволяет применять котел в котельных, встроенных в существующие производственные здания;
- Относительно малый вес котла с маслом;
- Открываемые передняя и задняя крышки котла обеспечивают легкий доступ к змеевику для чистки, планового технического обслуживания и ремонта;
- Возможность извлечения и замены змеевика;
- Возможность установки на котле встроенного водяного экономайзера;
- Возможность применения моноблочных горелочных устройств, работающих на жидком и газообразном топливе, со ступенчатым или модулированным регулированием мощности, любого производителя.
Стандартная комплектация котла.
Средства безопасности и контроля:
- Два электронных термостата безопасности;
- Электромеханический термостат безопасности с ручной разблокировкой;
- Электронное ограничение максимальной рабочей температуры;
- Система контроля дифференциального давления масла на входе и выходе змеевика;
- Система контроля температуры дымовых газов;
- Манометры давления масла на входе и выходе змеевика;
- Глазок контроля пламени.
Управляющие устройства:
- Встроенный моноблочный контроллер управления котлом;
- Система регулирования рабочей и предельной температуры масла для двухступенчатых горелок и горелок с плавной регулировкой мощности;
- Датчики контроля температуры масла на входе и выходе змеевика котла.

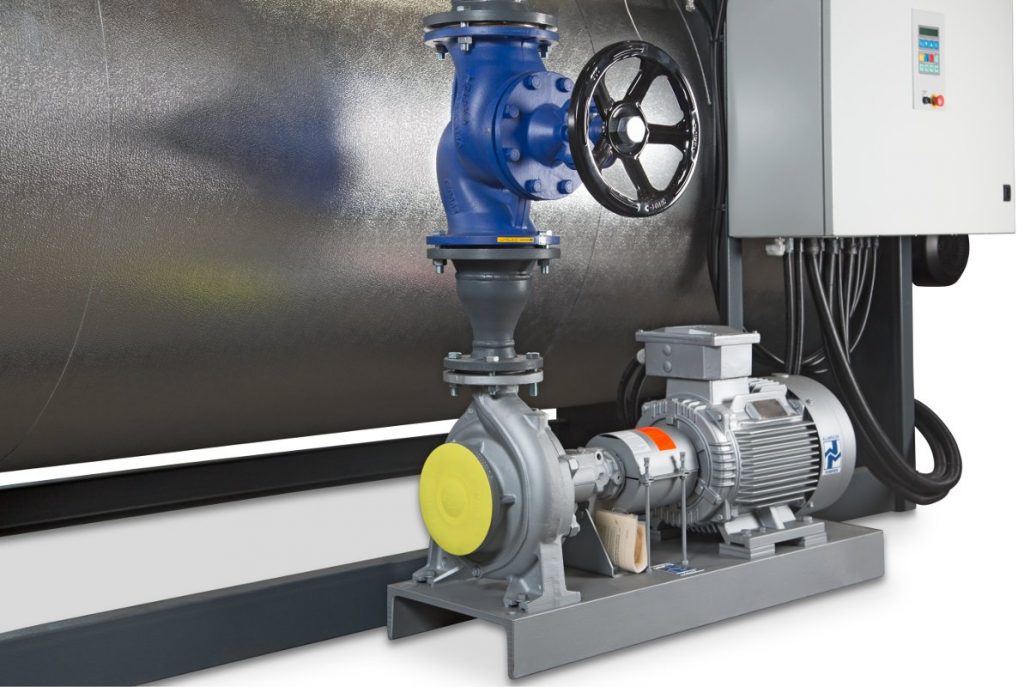

Циркуляционная группа:
- Два центробежных высокотемпературных насоса циркуляции масла в котле с комплектом запорной арматурой, компенсаторов и соединительных трубопроводов.
Пульт управления котлом:
- Главный выключатель, выключатель насоса, селектор выбора рабочего насоса, выключатель горелки, аварийная сирена, контрольные лампы, дисплей для индикации параметров работы котла и вывода сообщений об ошибках.

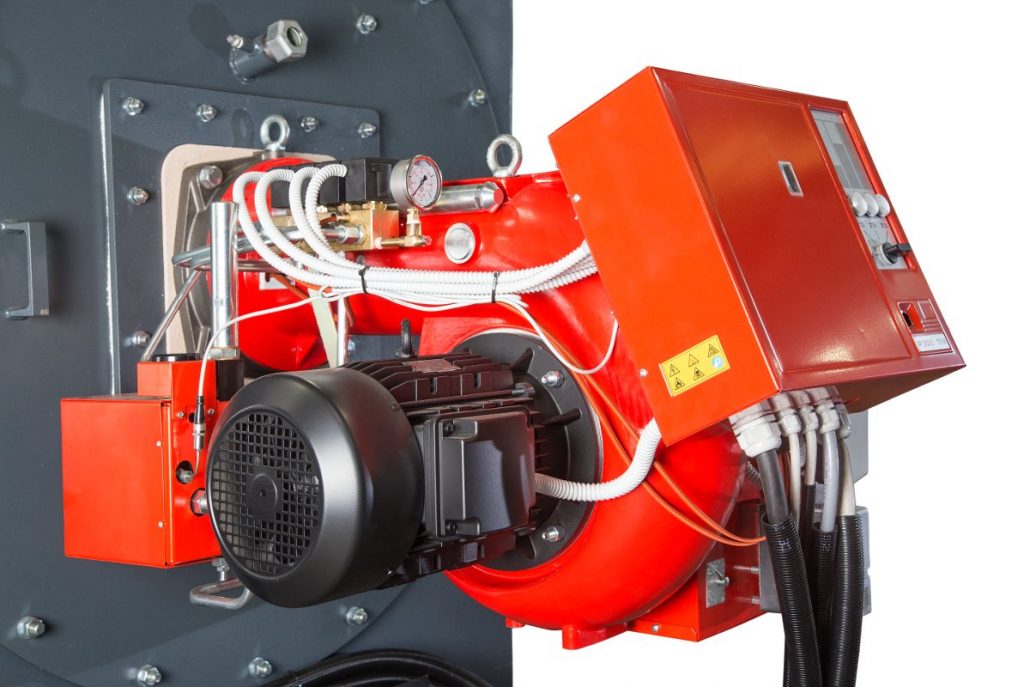

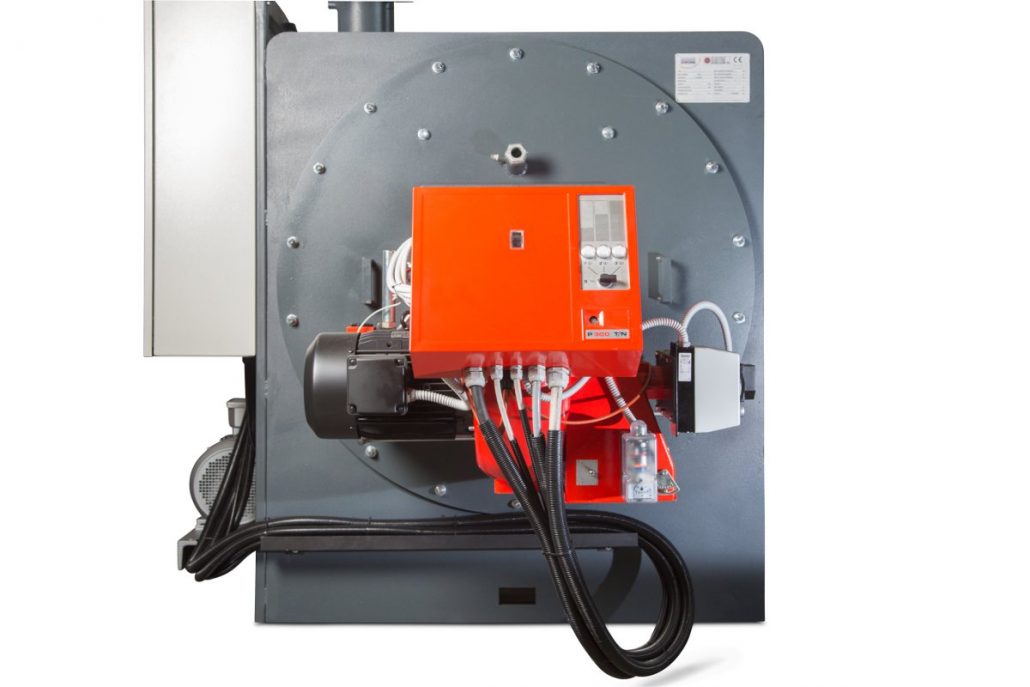

Горелка:
- Возможна установка одноступенчатых, двухступенчатых или модуляционных горелок, работающих на природном газе или жидком топливе.
