Garioni Naval - NG/C M

Модели серии NG/C M

  • NG/C M 300
  • NG/C M 500
  • NG/C M 750
  • NG/C M 1000
  • NG/C M 1500
  • NG/C M 2000
  • NG/C M 2500
  • NG/C M 3000
  • NG/C M 4000
  • NG/C M 5000
  • NG/C M 6000

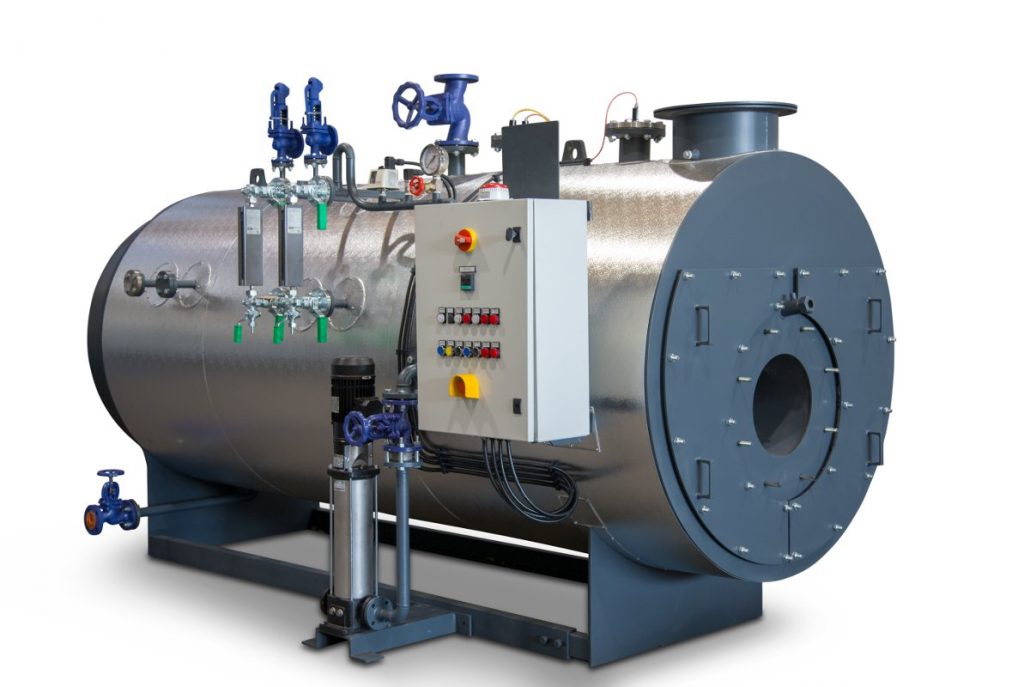

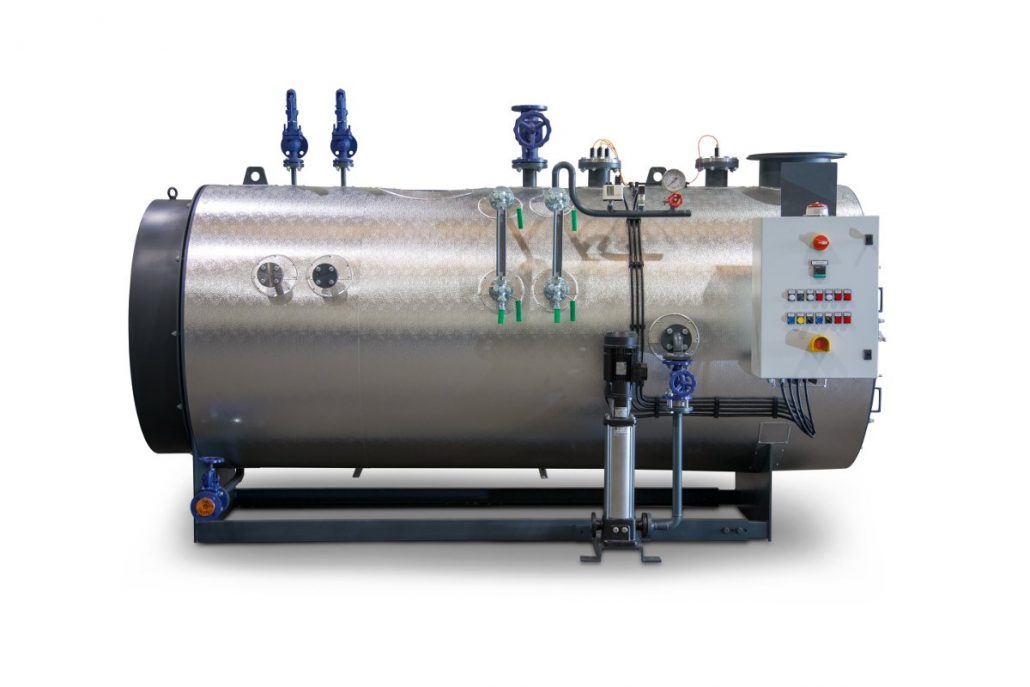

Серия паровых жаротрубных котлов NG/C имеет стандартное рабочее давление до 12 бар и покрывает широкий диапазон паропроизводительности от 300 до 6000 кг/ч. Диапазон тепловой мощности данной линейки котлов составляет от 209 до 4187 кВт. Возможно специальное исполнение котла NG/C с рабочим давлением пара до 15 бар. Данная серия котлов предназначена для эксплуатации на речных и морских судах. Основное применение котлы серии NG находят в технологиях с прерывистым суточным потреблением пара и не полным возвратом конденсата.

Основные конструкционные особенности котла серии NG/C:

  • 2-х ходовая топка, состоящая из жаровой трубы, тыльной футерованной поворотной камеры и пучка дымогарных труб обеспечивает высокий КПД до 90% и низкое содержание NOx в дымовых газах. Двухходовая конструкция котла обеспечивает снижение металлоемкости и относительно низкую его стоимость;
  • Наружная теплоизоляция толщиной 100 мм с защитным металлическим покрытием по цилиндрической поверхности котла;
  • Горизонтальное исполнение;
  • Открываемые передние и задняя крышки котла обеспечивают легкий доступ к жаровой трубе и дымогарным трубам для чистки, планового технического обслуживания и ремонта;
  • Приготовление сухого насыщенного пара;
  • Возможность установки на котле встроенного экономайзера;
  • Возможность установки на котле системы модулированной подачи питательной воды;
  • Возможность установки на котле автоматической системы контроля солености воды внутри котла и периодической продувки;
  • Возможность применения моноблочных горелочных устройств, работающих на жидком и газообразном топливе, со ступенчатым или модулированным регулированием мощности, любого производителя.

Стандартная комплектация котла.

Средства безопасности и контроля:

  • Два предохранительных клапана;
  • Предохранительное электромеханическое реле давления с ручной разблокировкой;
  • Электронное ограничение максимального рабочего давления;
  • Система контроля температуры дымовых газов;
  • Манометр давления пара;
  • Датчик контроля минимального уровня воды;
  • Датчик контроля максимального уровня воды;

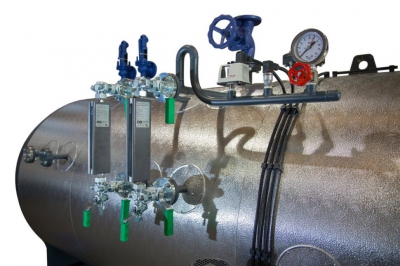

  • Два визуальных индикатора уровня воды в котле;
  • Манометр давления питательной воды;
  • Термометр температуры питательной воды;
  • Глазок контроля пламени.

Управляющие устройства:

  • Встроенный моноблочный контроллер управления котлом;
  • Регулируемое значение уставки давления пара 1-ой и 2-ой ступени мощности или аналоговый датчик давления пара для горелок с плавной регулировкой мощности.

Питающая группа:

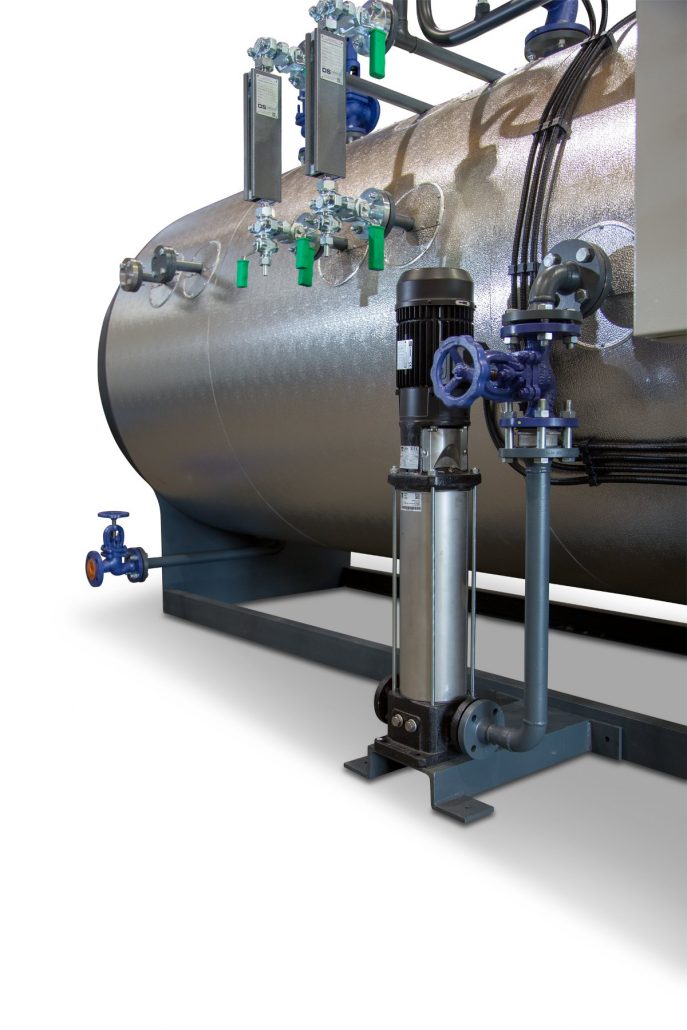

  • Два многокрыльчаточных центробежных насоса подачи воды в котел с комплектом запорной арматурой и соединительными трубопроводами.

Пульт управления котлом:

  • Главный выключатель, выключатель насоса, селектор выбора рабочего насоса, выключатель горелки, аварийная сирена, контрольные лампы, дисплей для индикации параметров работы котла и вывода сообщений об ошибках.

Горелка:

  • Возможна установка одноступенчатых, двухступенчатых или модуляционных горелок, работающих на природном газе или жидком топливе.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАРОВОГО КОТЛА мод. NG/C M

МОДЕЛЬNG/C M 300NG/C M 500NG/C M 750NG/C M 1000NG/C M 1500NG/C M 2000NG/C M 2500NG/C M 3000NG/C M 4000NG/C M 5000NG/C M 6000
Мощность, кВт2093495236981047139617452093279134894187
Мощность, ккал/ч180000300000450000600000900000120000015000001800000240000030000003600000
Производительность пара, кг/ч30050075010001500200025003000400050006000
Рабочее давление, бар1212121212121212121212
КПД (без экономайзера), %8888888888888888888888
Объем воды в котле, л636636106910691248142715932047275838455994
Аэродинамическое сопротивление контура дымовых газов, мм. вод. ст30454265658090100115130110
Диаметр топки, мм476476486486640668668716716846900
Длина топки, мм17181718233823382500269230003000350040004500
Длина котла (L), мм22852285289028903176336936773677420047005350
Ширина котла (W), мм16351635174017401864190519052075214023502463
Высота котла (H), мм19751975204020402242229225532752276528502900
Вес, кг260026002800280038005100570064006800930012000
