Garioni Naval - GMT/V M

Модели серии GMT/V M

  • GMT-V M 12
  • GMT-V M 20
  • GMT-V M 30
  • GMT-V M 40
  • GMT-V M 50
  • GMT-V M 60
  • GMT-V M 80
  • GMT-V M 100
  • GMT-V M 120
  • GMT-V M 150
  • GMT-V M 180
  • GMT-V M 200
  • GMT-V M 250
  • GMT-V M 300
  • GMT-V M 400
  • GMT-V M 500
  • GMT-V M 600

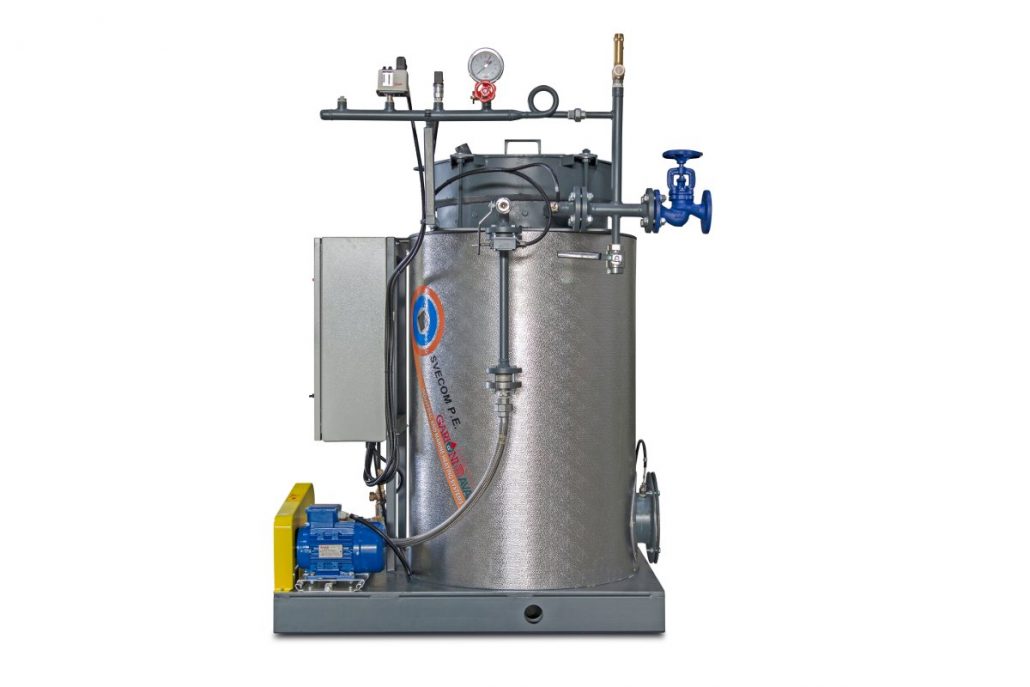

Серия паровых змеевиковых котлов GMT/V имеет стандартное рабочее давление до 12 бар и покрывает широкий диапазон паропроизводительности от 120 до 8 000 кг/ч. Диапазон тепловой мощности данной линейки котлов составляет от 84 до 5 582 кВт. Возможно специальное исполнение котла GMT/V с увеличенным рабочим давлением пара до 50 бар. Данная серия котлов предназначена для эксплуатации на речных и морских судах. Основное применение котлы серии GMT/V находят в технологиях с равномерным суточным потреблением пара и 100% возвратом конденсата с технологических установок.

Основные конструкционные особенности котла серии GMT/V:

  • 3-х ходовая топка, состоящая из двух коаксиально расположенных змеевиков, обеспечивает высокий КПД до 90% и низкое содержание NOx в дымовых газах;
  • Наружная теплоизоляция толщиной 100 мм с защитным металлическим покрытием по цилиндрической поверхности котла;
  • Открываемые передние и задняя крышки котла обеспечивают возможность размещения в стесненных условиях малого помещения котельной или машинного отделения судна;
  • Малый внутренний объем воды позволяет применять котел на речных и морских судах;
  • Относительно малый вес котла с водой;
  • Открываемая верхняя крышка котла обеспечивает легкий доступ к змеевику для чистки, планового технического обслуживания и ремонта;
  • Возможность извлечения и замены змеевика;
  • Возможность оборудования котла системой автоматического запуска;
  • Возможность оборудования котла встроенным экономайзером;
  • Возможность применения моноблочных горелочных устройств, работающих на жидком и газообразном топливе, со ступенчатым или модулированным регулированием мощности, любого производителя.

Стандартная комплектация котла.

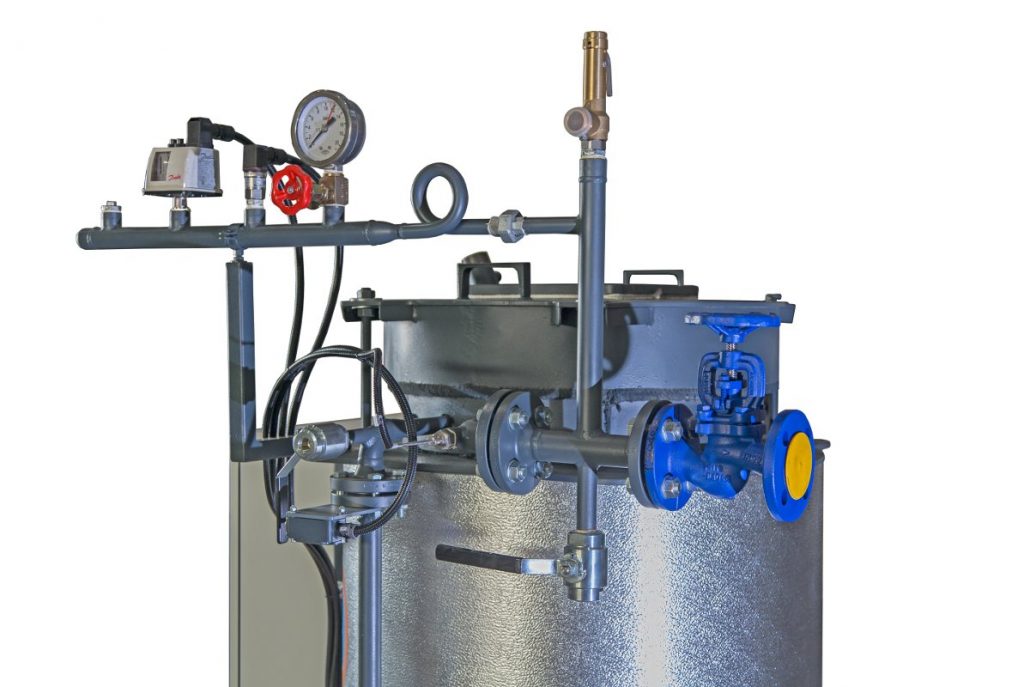

Средства безопасности и контроля:

  • Два предохранительных клапана;
  • Предохранительное электромеханическое реле давления пара с ручной разблокировкой;
  • Электронное ограничение максимального рабочего давления;
  • Система контроля температуры дымовых газов;
  • Манометр давления пара;
  • Датчик контроля температуры пара;
  • Датчик контроля протока питательной воды;
  • Манометр давления питательной воды;
  • Термометр температуры питательной воды;
  • Глазок контроля пламени.

Управляющие устройства:

  • Встроенный моноблочный контроллер управления котлом;
  • Регулируемое значение уставки давления пара 1-ой и 2-ой ступени мощности или аналоговый датчик давления пара для горелок с плавной регулировкой мощности.

Питающая группа:

  • Два поршневых насоса подачи воды в котел с комплектом запорной арматурой и соединительными трубопроводами.

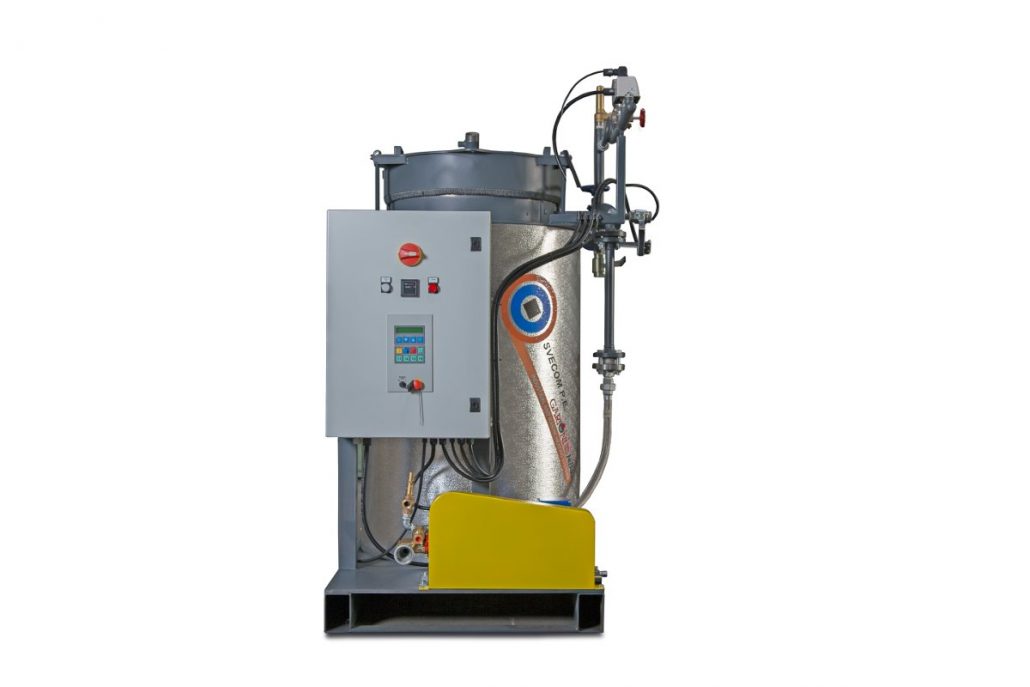

Пульт управления котлом:

  • Главный выключатель, выключатель насоса, селектор выбора рабочего насоса, выключатель горелки, аварийная сирена, контрольные лампы, дисплей для индикации параметров работы котла и вывода сообщений об ошибках.

Горелка:

  • Возможна установка одноступенчатых, двухступенчатых или модуляционных горелок, работающих на природном газе или жидком топливе.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОТЛА НА ТЕРМОМАСЛЕ мод. GMT-V M 12 - 120

МОДЕЛЬGMT-V M 12GMT-V M 20GMT-V M 30GMT-V M 40GMT-V M 50GMT-V M 60GMT-V M 80GMT-V M 100GMT-V M 120
Мощность, кВт 84 140 209 279 349 419 558 698 837
Производительность пара, кг/ч 120 200 300 400 500 600 800 1000 1200
Емкость паро-водяного контура, л 27 27 27 38 38 77 84 124 124
Аэродинамическое сопротивление контура дымовых газов, мм. вод. ст 20 20 30 35 35 40 40 70 90
Диаметр топки, мм 390 390 390 390 390 500 500 480 480
Длина топки, мм 806 806 806 1157 1157 1342 1477 1779 1779
Длина котла (L), мм 1365 1365 1365 1365 1365 1490 1500 1530 1530
Ширина котла (W), мм 995 995 995 995 995 1205 1310 1330 1330
Высота котла (H), мм 1900 1900 1900 1995 1995 2045 2710 2280 2280
Вес, кг 700 700 700 750 750 1050 1000 1350 1350

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОТЛА НА ТЕРМОМАСЛЕ мод. GMT-V M 150 - 600

МОДЕЛЬGMT-V M 150GMT-V M 180GMT-V M 200GMT-V M 250GMT-V M 300GMT-V M 400GMT-V M 500GMT-V M 600
Мощность, кВт 1047 1256 1396 1745 2093 2791 3489 4187
Производительность пара, кг/ч 1500 1800 2000 2500 3000 4000 5000 6000
Емкость паро-водяного контура, л 194 250 250 250 250 570 899 1095
Аэродинамическое сопротивление контура дымовых газов, мм. вод. ст 80 80 80 90 90 100 110 115
Диаметр топки, мм 620 620 620 770 770 910 1245 1245
Длина топки, мм 2228 2700 2700 2993 2910 3390 3564 4164
Длина котла (L), мм 1500 1670 1610 - 1590 - - -
Ширина котла (W), мм 1540 1560 1540 - 1700 - - -
Высота котла (H), мм 3252 3730 3580 - 4360 - - -
Вес, кг 2000 2000 2100 2700 2800 4600 6200 7000
