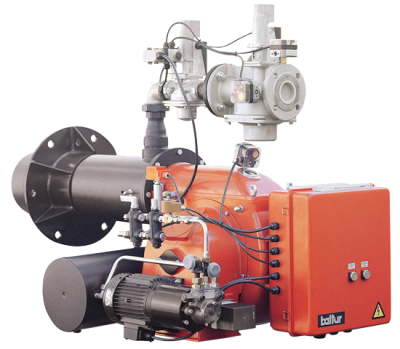

Baltur COMIST 180 NM (Код: 55460010)

Топливо газ/мазут
Вид регулирования двухступенчатая
Минимальная тепловая мощность, кВт 688
Максимальная тепловая мощность, кВт 1981
Цена: по запросу
под заказ
- +

Технические характеристики

Регулировка расхода воздуха электрический сервопривод
Контроль пламени фотодатчик UV
Устройство переключения вида топлива автоматическое
Минимальный расход газа, м3/ч 73
Максимальный расход газа, м3/ч 210
Минимальный расход топлива, кг/ч 62
Максимальный расход топлива, кг/ч 178
Расположение выходного подсоединения газовой рампы сверху
Напряжение питания, В 400
Мощность двигателя вентилятора, кВт 3
Степень защиты электрооборудования IP40
  • Блок распыления с электромагнитным приводом для управления затворными иглами каналов подачи/возврата топлива на форсунуке;
  • СЕ версия газовой рампы оборудована рабочим и предохранительным клапанами с электромагнитным приводом, контролем герметичности клапанов, реле минимального давления, регулятором давления газа и газовым фильтром;
  • Электрический подогреватель топлива в комплекте с антигазовым клапаном, фильтром, термометром, термостатами регулировки, минимума и предохранительным;
  • Электродвигатель для привода насоса;
  • Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
  • Топливная система в составе шестиренчатого насоса, регулятора давления, запорного клапана и клапана котроля расхода топлива;
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;
  • Клеммы для управления второй ступенью горелки;
  • Клеммы для подключения электропитания и термостата;

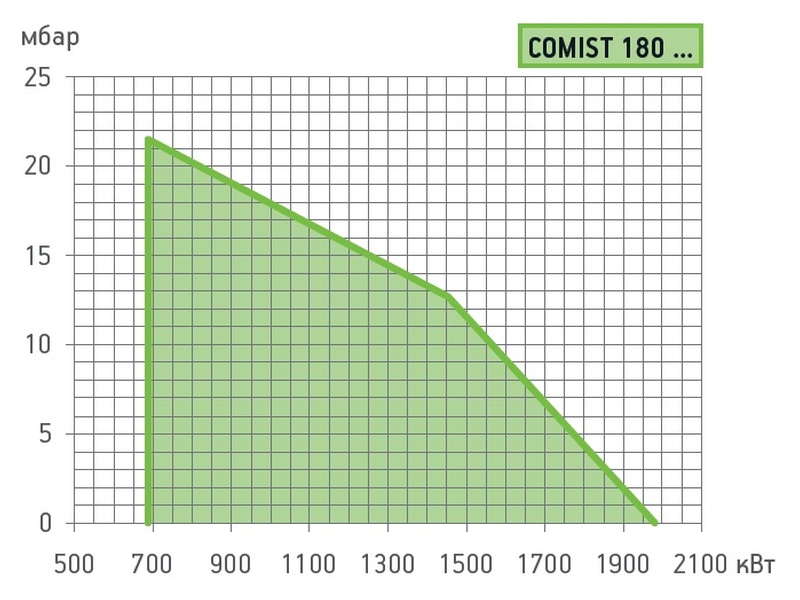

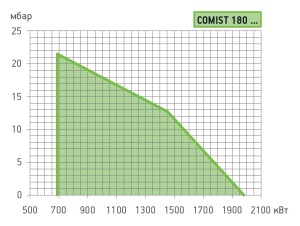

Диаграмма рабочей зоны горелки
Диаграмма рабочей зоны газовой рампы

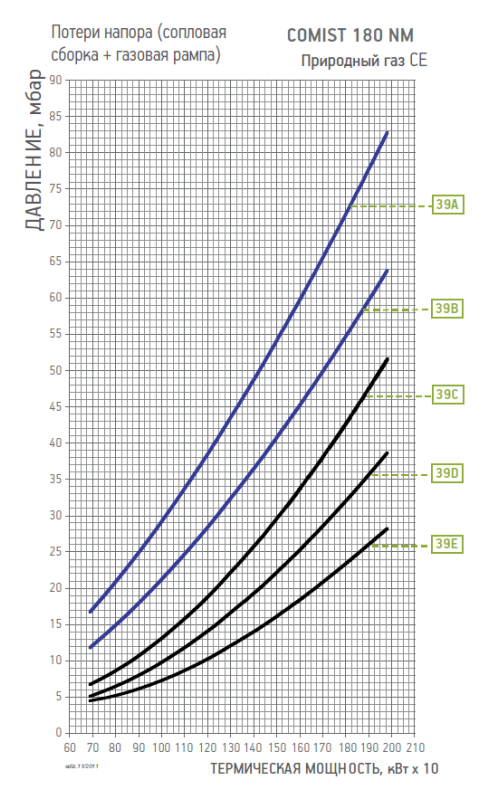

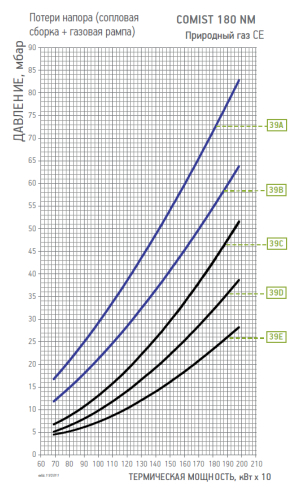

Диаграмма рабочей зоны газовой рампы COMIST 180 NM

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код
Регулятор давления газа с фильтром
Код
Адаптер - горелка/рампа
Код
Контроль герметичности клапанов
Код
СхемаПрим.
ПРИР. ГАЗ39ACE360CTV19990454в комплекте96000011 B2
39B360CTV19990455в комплекте96000012 B2
39C500CTV199904599739241096000012 B46) 14)
39D500CTV1999046197392410 B56) 14)
39E500CTV199904639739242096005004 B514)
39JEXP360 19990404в комплекте96000011 B2
 CTV19990454в комплекте96000011 B2
39K360 19990405в комплекте96000012 B2
 CTV19990455в комплекте96000012 B2
39L140 1999045696000012 BE46)
 CTV1999045796000012 BE46)
39M140 1999045896000012 BE46)
 CTV1999045996000012 BE46)
39N140 19990460 BE56)
 CTV19990461 BE56)
39P140 1999046296005004 BE5
 CTV1999046396005004 BE5
Информация для транспортировки горелки
Вес без упаковки, кг 316
Вес с упаковкой, кг 387
Ширина упаковки, мм 2020
Глубина упаковки, мм 1140
Высота упаковки, мм 1010
