Baltur TBG 85 P, 17480010

 +7 (495) 150-20-21

 Пн. - Пт. 08.00- 20.00

Baltur TBG 85 P (Код: 17480010)

Топливо газ
Вид регулирования двухступенчатая
Минимальная тепловая мощность, кВт 170
Максимальная тепловая мощность, кВт 850
Цена: по запросу
под заказ
- +

Технические характеристики

Регулировка расхода воздуха электрический сервопривод
Контроль пламени электрод ионизатор
Минимальный расход газа, м3/ч 18
Максимальный расход газа, м3/ч 90
Расположение выходного подсоединения газовой рампы сверху, снизу
Напряжение питания, В 400
Мощность двигателя вентилятора, кВт 1,1
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676 Класс 2
Степень защиты электрооборудования IP54
  • Четырехполюсный штекер для управления второй ступенью;
  • Семиполюсный штекер для подключения электропитания и предельного термостата;
  • CE версия газовой рампы оборудована рабочим и предохранительным клапанами с электромагнитным приводом, реле минимального даления газа, регулятором давления и газовым фильтром;
  • Конструкция воздухозаборника обеспечивает оптимальное положение заслонки при прохождении через него воздуха ;
  • Панель управления с сигнальными лампами;
  • Использован материал снижающий шум вентилятора;
  • Фланец крепежа к котлу с откидным шарниром обеспечивает удобство обслуживания сопловой сборки без демонтажа горелки с котла;
  • Корпус пульта управления из алюминиевого литья с классом электрозащиты IP55;
  • Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
  • Контроль пламени электродом ионизатором с разъемом для подключения микроамперметра;
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
  • Высокоэффективный вентилятор, низкое электропотребление, низкий уровень шума;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Возможность выбора газовой рампы с блоком контроля герметичности клапанов;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;
Диаграмма рабочей зоны горелки

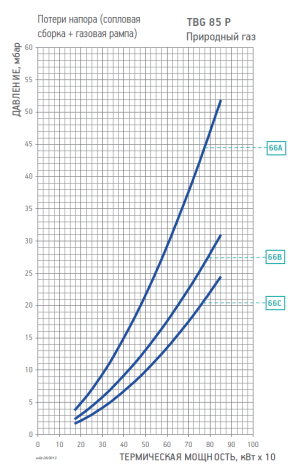

Диаграмма рабочей зоны газовой рампы

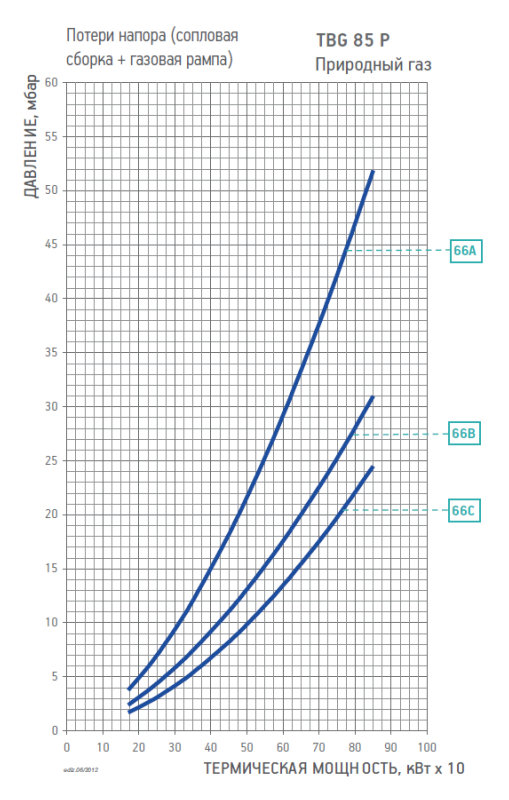

Диаграмма рабочей зоны газовой рампы TBG 85 P

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код
Регулятор давления газа с фильтром
Код
Адаптер - горелка/рампа
Код
Контроль герметичности клапанов
Код
СхемаПрим.
ПРИР. ГАЗ66ACE / EXP360 19990512в комплекте96000032B2
CTV19990512в комплекте9600003298000101B212)
66BCE / EXP360 19990513в комплекте96000007B2
CTV19990513в комплекте9600000798000101B212)
66CCE / EXP360 19990514в комплектеB2
CTV19990514в комплекте98000101B212)
Информация для транспортировки горелки
Вес без упаковки, кг 57
Вес с упаковкой, кг 78
Ширина упаковки, мм 1070
Глубина упаковки, мм 800
Высота упаковки, мм 700
