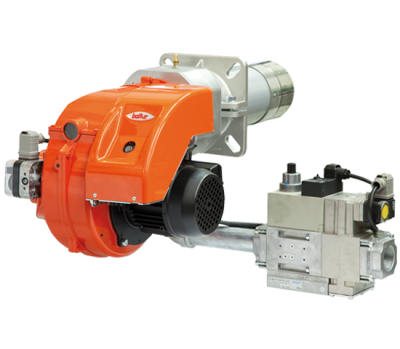

Baltur TBG 35 P (Код: 17330010)

Топливо газ
Вид регулирования двухступенчатая
Минимальная тепловая мощность, кВт 80
Максимальная тепловая мощность, кВт 410
Цена: по запросу
под заказ
- +

Технические характеристики

Регулировка расхода воздуха электрический сервопривод
Контроль пламени электрод ионизатор
Минимальный расход газа, м3/ч 8
Максимальный расход газа, м3/ч 43
Расположение выходного подсоединения газовой рампы снизу
Напряжение питания, В 230
Мощность двигателя вентилятора, кВт 0,4
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676 Класс 3
Степень защиты электрооборудования IP40
  • Четырехполюсный штекер для управления второй ступенью;
  • Семиполюсный штекер для подключения электропитания и предельного термостата;
  • СЕ версия газовой рампы оборудована дроссельным клапаном, рабочим и предохранительным клапанами с электромагнитным приводом, реле минимального давления газа, регулятором давления газа и газовым фильтром;
  • Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
  • Контроль пламени электродом ионизатором с разъемом для подключения микроамперметра;
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Возможность выбора газовой рампы с блоком контроля герметичности клапанов;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;
  • Звукоизоляционный пластиковый кожух;
Диаграмма рабочей зоны горелки
Диаграмма рабочей зоны газовой рампы

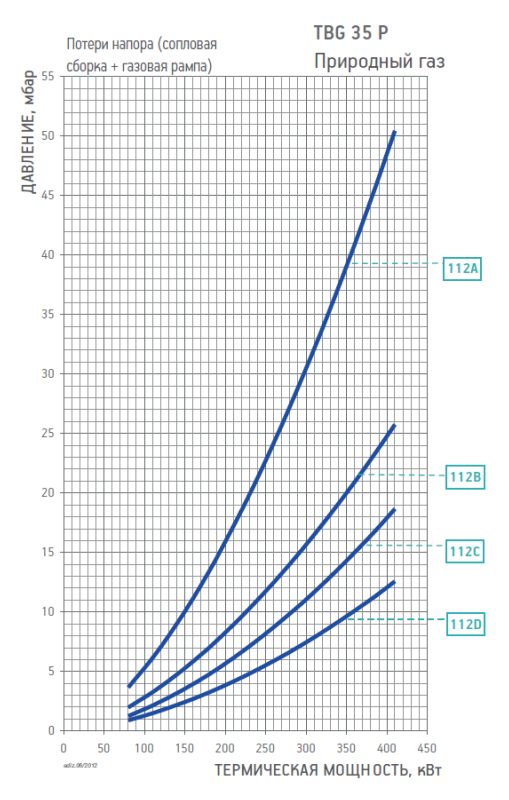

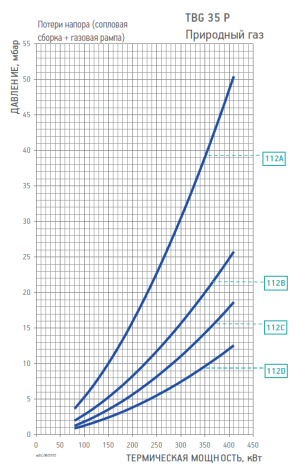

Диаграмма рабочей зоны газовой рампы TBG 35 P

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код
Регулятор давления газа с фильтром
Код
Адаптер - горелка/рампа
Код
Контроль герметичности клапанов
Код
СхемаПрим.
ПРИР. ГАЗ112ACE / EXP360 19990545в комплекте96000005B7
CTV19990545в комплекте9600000598000100B712)
112BCE / EXP360 19990546в комплекте96000004B7
CTV19990546в комплекте9600000498000100B712)
112CCE / EXP360 19990547в комплекте96000004B7
CTV19990547в комплекте9600000498000100B712)
112DCE / EXP360 19990548в комплектеB7
CTV19990548в комплекте98000100B712)
Информация для транспортировки горелки
Вес без упаковки, кг 28
Вес с упаковкой, кг 30
Ширина упаковки, мм 1030
Глубина упаковки, мм 510
Высота упаковки, мм 410
