Baltur BTG 6 (Код: 17040010)

Топливо газ
Вид регулирования одноступенчатая
Минимальная тепловая мощность, кВт 30,6
Максимальная тепловая мощность, кВт 56,3
Цена: по запросу
под заказ
- +

Технические характеристики

Регулировка расхода воздуха ручная
Контроль пламени электрод ионизатор
Минимальный расход газа, м3/ч 3,2
Максимальный расход газа, м3/ч 6
Расположение выходного подсоединения газовой рампы сверху
Напряжение питания, В 230
Мощность двигателя вентилятора, кВт 0,1
Степень защиты электрооборудования IP40
  • Семиполюсный штекер для подключения электропитания и предельного термостата;
  • CE версия газовой рампы оборудована рабочим и предохранительным клапанами с электромагнитным приводом, реле минимального даления газа, регулятором давления и газовым фильтром;
  • Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
  • Контроль пламени электродом ионизатором с разъемом для подключения микроамперметра;
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Возможность выбора газовой рампы с блоком контроля герметичности клапанов;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;
  • Звукоизоляционный пластиковый кожух;
Диаграмма рабочей зоны горелки
Диаграмма рабочей зоны газовой рампы

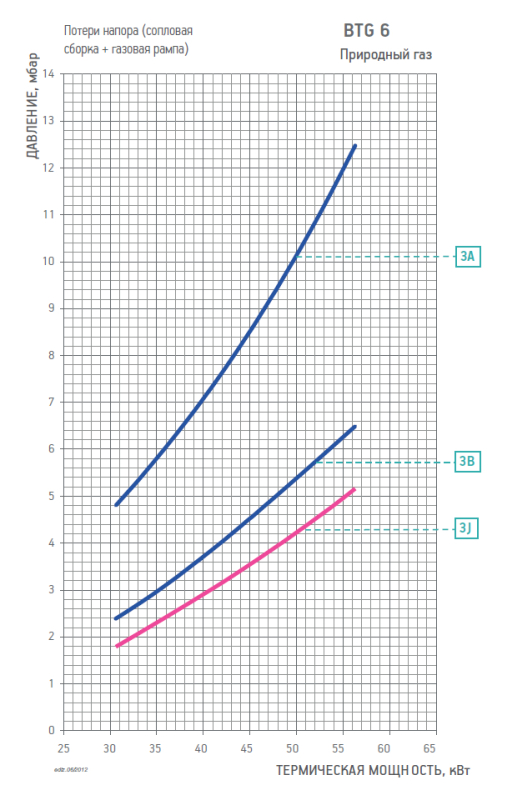

Диаграмма рабочей зоны газовой рампы BTG 6

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код
Регулятор давления газа с фильтром
Код
Адаптер - горелка/рампа
Код
Контроль герметичности клапанов
Код
СхемаПрим.
ПРИР. ГАЗ 3A CE / EXP 65   19990466 в комплекте 96000001 M2
3B CE / EXP 360   19990002 в комплекте M2
CTV 19990002 в комплекте 98000100 M2 12)
3J EXP 40   19990235 ME1
Информация для транспортировки горелки
Вес без упаковки, кг 10,8
Вес с упаковкой, кг 12
Ширина упаковки, мм 540
Глубина упаковки, мм 300
Высота упаковки, мм 320
