Baltur BTG 28 P (Код: 17150010)

Топливо газ
Вид регулирования двухступенчатая
Минимальная тепловая мощность, кВт 80
Максимальная тепловая мощность, кВт 280
Цена: по запросу
под заказ
- +

Технические характеристики

Регулировка расхода воздуха электрический сервопривод
Контроль пламени электрод ионизатор
Минимальный расход газа, м3/ч 8,5
Максимальный расход газа, м3/ч 29,6
Расположение выходного подсоединения газовой рампы сверху
Напряжение питания, В 230
Мощность двигателя вентилятора, кВт 0,2
Пониженное содержание NOx и CO в выбросах, при сжигании природного газа, в соответствии с требованиями европейского стандарта EN676 Класс 2
Степень защиты электрооборудования IP40
  • Четырехполюсный штекер для управления второй ступенью;
  • Семиполюсный штекер для подключения электропитания и предельного термостата;
  • CE версия газовой рампы оборудована рабочим и предохранительным клапанами с электромагнитным приводом, реле минимального даления газа, регулятором давления и газовым фильтром;
  • Штекеры для подсоединения к газовой рампе с защитой от неправильного подключения;
  • Контроль пламени электродом ионизатором с разъемом для подключения микроамперметра;
  • Полное закрытие воздушной заслонки при выключении горелки, во избежание теплопотерь через дымовую трубу;
  • Возможность извлечения смесительного узла без снятия горелки с котла;
  • Возможность выбора газовой рампы с блоком контроля герметичности клапанов;
  • Регулируемая подача воздуха на горение на сопловой трубе горелки;
  • Крепежный фланец, скользящий вдоль сопловой трубы, позволяет найти оптимальное положение сопла в камере сгорания;
  • Звукоизоляционный пластиковый кожух;
Диаграмма рабочей зоны горелки
Диаграмма рабочей зоны газовой рампы

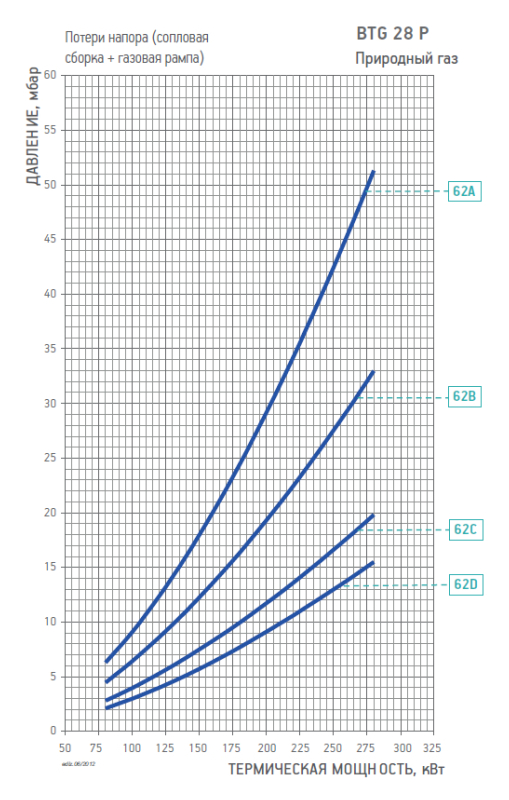

Диаграмма рабочей зоны газовой рампы BTG 28 P

Таблица подбора газовой рампы

Вид газаКривая на диаграммеВерсияP.Max**, мбарИсполн.Газовая рампа
Код
Регулятор давления газа с фильтром
Код
Адаптер - горелка/рампа
Код
Контроль герметичности клапанов
Код
СхемаПрим.
ПРИР. ГАЗ62ACE / EXP360 19990016в комплектеB2
CTV19990016в комплекте98000100B212)
62BCE / EXP360 19990020в комплектеB2
CTV19990020в комплекте98000100B212)
62CCE / EXP360 19990024в комплекте96000031B2
CTV19990024в комплекте9600003198000100B212)
62DCE / EXP360 19990168в комплекте96000031B2
CTV19990168в комплекте9600003198000100B212)
Информация для транспортировки горелки
Вес без упаковки, кг 17
Вес с упаковкой, кг 18
Ширина упаковки, мм 780
Глубина упаковки, мм 370
Высота упаковки, мм 410
